Page 11 - Gamme de produits

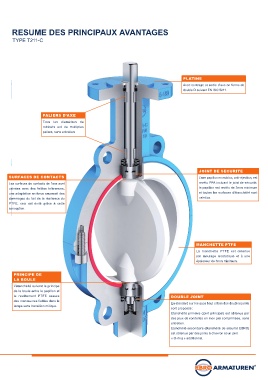

RESUME DES PRINCIPAUX AVANTAGES

TYPE T211-C

PLATINE
Avec centrage et sortie d’axe en forme de
double D suivant EN ISO 5211.

PALIERS D’AXE
Tous les diamètres de
robinets ont de multiples
paliers, sans entretien

JOINT DE SECURITE
SURFACES DE CONTACTS L’axe papillon monobloc, anti-éjection, est
Les surfaces de contacts de l’axe sont revêtu PFA incluant le joint de sécurité,
usinées avec des faibles tolérances, le papillon est revêtu de 3mm minimum
une adaptation en force causerait des et toutes les surfaces d’étanchéité sont
dommages du fait de la résilience du usinées.
PTFE, ceci est évité grâce à cette
conception.

MANCHETTE PTFE
La manchette PTFE est obtenue
par moulage isostatique et à une
épaisseur de 3mm minimum.

PRINCIPE DE
LA BOULE
L’étanchéité suivant le principe
de la boule entre le papillon et
le revêtement PTFE assure DOUBLE JOINT
des manœuvres fiables dans le En standard sur les axes haut et bas des doubles joints
temps sans transition critique.
sont proposés :
Etanchéité primaire (joint principal) est obtenue par
des jeux de rondelles en inox pré comprimées, sans
entretien.
Etanchéité secondaire (étanchéité de sécurité EBRO)
est obtenue par des joints à chevron et un joint
« O-ring » additionnel.
