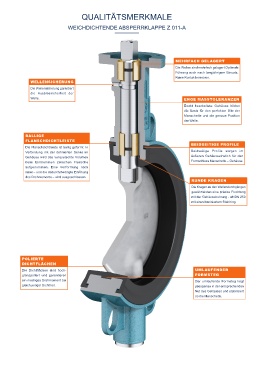

QUALITÄTSMERKMALE


                               WEICHDICHTENDE ABSPERRKLAPPE Z 011-A







                                                                               MEHRFACH GELAGERT
                                                                               Die Wellen sind mehrfach gelagert.Optimale
                                                                               Führung auch nach langjährigem Einsatz.
                                                                               Keine Kontaktkorrosion.
               WELLENSICHERUNG
               Die Wellensicherung garantiert
               die Ausblassicherheit der
               Welle.                                                              ENGE MASSTOLERANZEN
                                                                                   Exakt bearbeitete Gehäuse bilden
                                                                                   die Basis für den perfekten Sitz der
                                                                                   Manschette und die genaue Position
                                                                                   der Welle.


            BALLIGE
            FLANSCHDICHTLEISTE
                                                                                      BEIDSEITIGE PROFILE
            Die Flanschdichtleiste ist ballig geformt. In
            Verbindung  mit  der  definierten  Senke  im                              Beidseitige Profile sorgen im
            Gehäuse wird das verquetschte Volumen                                     äußeren Gehäuseeinstich für den
            beim Einklemmen zwischen Flansche                                         Formschluss Manschette – Gehäuse.
            aufgenommen. Eine Verformung nach
            innen– und die dadurch bedingte Erhöhung
            des Drehmoments – wird ausgeschlossen.
                                                                                      RUNDE KRAGEN
                                                                                      Die Kragen an den Wellendurchgängen
                                                                                      gewährleisten eine präzise Fluchtung
                                                                                      mit der Gehäusebohrung - ab DN 250
                                                                                      mit einvulkanisiertem Stahlring.














           POLIERTE
           DICHTFLÄCHEN
           Die  Dichtflächen  sind  hoch-                                               UMLAUFENDER
           glanzpoliert und garantieren                                                 FORMSTEG
           ein niedriges Drehmoment bei                                                 Der umlaufende Formsteg liegt
           gleichzeitiger Dichtheit.                                                    passgenau in der entsprechenden
                                                                                        Nut des Gehäuses und stabilisiert
                                                                                        so die Manschette.
