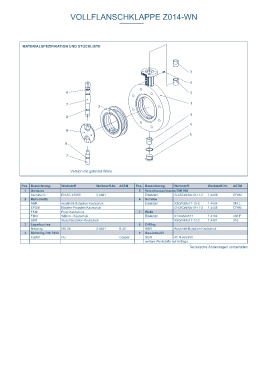

VOLLFLANSCHKLAPPE Z014-WN VOLLFLANSCHKLAPPE Z014-WN

□G ØF MATERIALSPEZIFIKATION UND STÜCKLISTE

H

3

9
A
8 3

C 7 2 1

Z 3
8
4
6
B 5
8

7
E
ØD
Z 014-WN mit freiem Wellenende gem. EN ISO 5211 Version mit geteilter Welle

Hauptabmessungen [mm] Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
DN Size A B C ØD E ØF G H Z Flansch 1 Gehäuse 5 Verschlussschraube DIN 908
[mm] [in] Aluminium EN AC 43000 3.2381 Edelstahl G-X5CrNiMo19-11-2 1.4408 CF8M
50 2 126 84,5 210,5 165 35 54 11 12 35,5 F04 2 Manschette 6 Scheibe
65 2½ 134,5 93 227,5 185 35 54 11 12 54,5 F04 NBR Acrylnitril-Butadien-Kautschuk Edelstahl X2CrNiMo17-12-2 1.4404 316 L
Ethylen-Propylen-Kautschuk
G-X5CrNiMo19-11-2
CF8M
1.4408
EPDM
80 3 157 104,5 261,5 200 35 65 14 16 71,5 F05 FKM Fluor-Kautschuk 7 Welle
100 4 167,5 115,5 283 220 35 65 14 16 93,5 F05 FMQ Silikon - Kautschuk Edelstahl X14CrMoS17 1.4104 430 F
125 5 180 128 308 250 40 65 14 16 117,5 F05 3 SBR Styrol-Butadien-Kautschuk 8 O-RIng X5CrNiMo17-12-2 1.4401 316
Lagerbuchse
150 6 203 151 354 285 40 90 17 19 143,5 F07 Messing MS 58 2.0401 B 45 NBR Acrylnitril-Butadien-Kautschuk
200 8 228,5 176,5 405 340 50 90 17 19 193 F07 4 Dichtring DIN 7603 9 Gewindestift
250 10 281 213 494 395 68 125 22 24 240 F10 Kupfer Cu Copper Stahl 45 H verzinkt
300 12 293 238 531 445 65 125 22 24 290 F10 weitere Werkstoffe auf Anfrage
350 14 332 262 594 505 65 150 22 24 332,5 F12 Technische Änderungen vorbehalten
400 16 363 306 669 565 75 150 22 24 382 F12
500 20 422 371 793 670 85 150 32 34 482 F12/14
600 24 470 434 904 780 85 175 32 34 576 F14
Technische Änderungen vorbehalten
