Page 11 - Produktübersicht

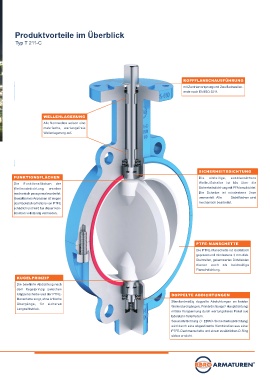

Produktvorteile im Überblick

Typ T 211-C

KOPFFLANSCHAUSFÜHRUNG
mit Zentriervorsprung und Zweiflachwellen-
ende nach EN ISO 5211.

WELLENLAGERUNG
Alle Nennweiten weisen eine
mehrfache, wartungsfreie
Wellenlagerung auf.

SICHERHEITSDICHTUNG
FUNKTIONSFLÄCHEN Die einteilige, ausblassichere
Die Funktionsflächen der Welle-/Scheibe ist bis über die
Wellenabdichtung werden Sicherheitsdicht-ung mit PFA beschichtet.
mechanisch passgenau bearbeitet. Die Scheibe ist mindestens 3mm
Gewaltsames Anpassen ist wegen ummantelt. Alle Dichtflächen sind
des Rückstellverhaltens von PTFE mechanisch bearbeitet.
schädlich und wird bei dieser Kon-
struktion vollständig vermieden.

PTFE-MANSCHETTE
Die PTFE-Manschette ist isostatisch
gepresst und mindestens 3 mm dick.
Die breiten, gekammerten Dichtleisten
dienen auch als beidseitige
Flanschdichtung.
KUGELPRINZIP
Die bewährte Abdichtung nach
dem Kugelprinzip zwischen
Klappenscheibe und der PTFE- DOPPELTE ABDICHTUNGEN
Manschette sorgt, ohne kritische Standardmäßig doppelte Abdichtungen an beiden
Übergänge, für sicheren Wellendurchgängen. Primärdichtung (= Hauptdichtung)
Langzeitbetrieb.
mittels Vorspannung durch wartungsfreies Paket aus
Edelstahl-Tellerfedern.
Sekundärdichtung (= EBRO- Sicherheitsabdichtung)
wird durch eine abgestimmte Kombination aus einer
PTFE-Dachmanschette und einem zusätzlichen O-Ring
sicher erreicht.
