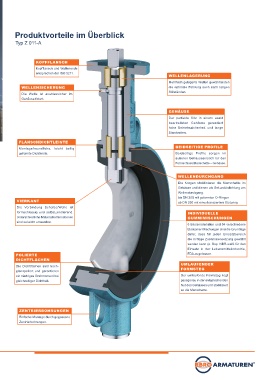

Produktvorteile im Überblick

Typ Z 011-A

KOPFFLANSCH
Kopffl ansch und Wellenende
entsprechen der ISO 5211.
WELLENLAGERUNG
Mehrfach gelagerte Wellen gewährleisten
WELLENSICHERUNG die optimale Führung auch nach langen
Stillständen.
Die Welle ist ausblassicher im
Gehäuse fi xiert.

GEHÄUSE
Der perfekte Sitz in einem exakt
bearbeiteten Gehäuse garantiert
hohe Betriebssicherheit und lange
Standzeiten.

FLANSCHDICHTLEISTE
BEIDSEITIGE PROFILE
Montagefreundliche, leicht ballig
geformte Dichtleiste. Beidseitige Profile sorgen im
äußeren Gehäuseeinstich für den
Formschluss Manschette – Gehäuse.

WELLENDURCHGANG
Die Kragen stabilisieren die Manschette im
Gehäuse und dienen als Sekundärdichtung am
Wellendurchgang.
bis DN 200 mit geformten O-Ringen
VIERKANT ab DN 250 mit einvulkanisiertem Stützring
Die Verbindung Scheibe/Welle ist
formschlüssig und selbstzentrierend. INDIVIDUELLE
Unterschiedliche Materialkombinationen GUMMIMISCHUNGEN
sind so leicht umsetzbar.
6 Basismaterialien und 34 verschiedene
Elastomer-Mischungen sind die Grundlage
dafür, dass für jeden Einsatzbereich
die richtige Zusammensetzung gewählt
werden kann (z. Bsp. NBR-weiß für den
Einsatz in der Lebensmittelindustrie,
POLIERTE FDA-zugelassen.
DICHTFLÄCHEN
UMLAUFENDER
Die Dichtfl ächen sind hoch- FORMSTEG
glanzpoliert und garantieren
ein niedriges Drehmoment bei Der umlaufende Formsteg liegt
gleichzeitiger Dichtheit. passgenau in der entsprechenden
Nut des Gehäuses und stabilisiert
so die Manschette.

ZENTRIERBOHRUNGEN
Einfache Montage durch gegossene
Zentrierbohrungen.
