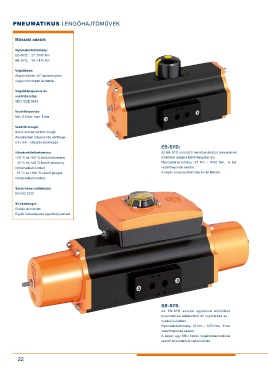

PNEUMATIKUS LENGŐHAJTÓMŰVEK

Műszaki adatok

Nyomatéktartomány:
EB-SYD: 27–5100 Nm
EB-SYS: 35–1470 Nm

Végállások:
Alapkivitelben ±3° tartományban
nagyon pontosan állíthatók.

Végálláskapcsoló és
vezérlőszelep:
VDI / VDE 3845
Vezérlőnyomás:
Min. 2,5 bar, max. 8 bar
Vezérlő levegő:
Szűrt, száraz sűrített levegő
Amennyiben a kapcsolás sűrűsége
≥ 4 / min.: olajozás szükséges
EB-SYD:
Hőmérséklettartomány: Az EB-SYD sorozat 9 méretben készül, amelyeknek
–20 °C és +80 °C között (standard) működési alapja a kettőslengőkar-elv.
–40 °C és +80 °C között (alacsony Nyomatéktartomány: 27 Nm – 5100 Nm, 6 bar
hőmérsékletű kivitel) vezérlőnyomás esetén.
–15 °C és +120 °C között (magas A képen a kapcsolótárcsás kivitel látható.
hőmérsékletű kivitel)

Szerelvénycsatlakozás:
EN ISO 5122

Munkahenger:
Eloxált alumínium
Egyéb felületképzés egyedileg kérhető

EB-SYS:
Az EB-SYS sorozat egyszeres működésű
pneumatikus hajtásokból áll rugózárású és –
nyitású kivitelben.
Nyomatéktartomány: 35 Nm – 1470 Nm, 6 bar
vezérlőnyomás esetén.
A képen egy SBU típusú végálláskapcsolóval
szerelt pneumatikus hajtás látható.

22
