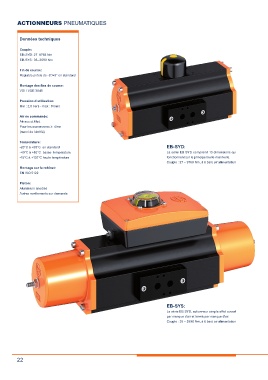

Page 22 - Gamme de produits

ACTIONNEURS PNEUMATIQUES

Données techniques

Couple:
EB-SYD: 27–9768 Nm
EB-SYS: 35–3590 Nm

Fin de course:
Réglable précis de -8°/+3° en standard

Montage des fins de course:
VDI / VDE 3845

Pression d`utilisation:
Min : 2,5 bars - max : 8 bars
Air de commande:
Air sec et filtré
Pour les manœuvres ≥ 4/mn
(merci de lubrifié)
Temperature:
-20°C à +80°C en standard EB-SYD:
-40°C à +80°C basse température La série EB SYD comprend 13 dimensions qui
-15°C à +120°C haute température fonctionnent sur le principe bielle-manivelle.
Couple : 27 – 9768 Nm, à 6 bars air alimentation
Montage sur le robinet:
EN ISO 5122

Piston:
Aluminium anodisé
Autres revêtements sur demande

EB-SYS:
La série EB SYS, actionneur simple effet ouvert
par manque d’air et fermé par manque d’air.
Couple : 35 – 3590 Nm, à 6 bars air alimentation

22
