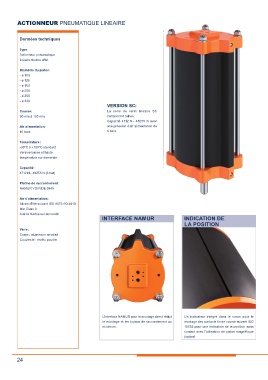

ACTIONNEUR PNEUMATIQUE LINEAIRE

Données techniques

Type:
Actionneur pneumatique
linéaire double effet

Diamètre du piston
- ø 100
- ø 125
- ø 160
- ø 200
- ø 250
- ø 320
VERSION SC:
Course: La série de vérin linéaire SC
90 mm à 130 mm comprend 6 tailles.
Capacité 4712 N– 48255 N avec
Air alimentation: une pression d’air alimentation de
10 bars 6 bars.
Température :
-30°C à +100°C standard
Version basse et haute
température sur demande
Capacité:
4712 N– 48255 N (6 bar)

Platine de raccordement:
NAMUR VDI/VDE 3845

Air d’alimentation:
Air sec filtré suivant ISO 8573-1Q 2010
Min Class 3
Autres fluides sur demande
INTERFACE NAMUR INDICATION DE
LA POSITION
Vérin:
Corps : aluminium anodisé
Couvercle : revêtu poudre

L’interface NAMUR pour le montage direct réduit Un indicateur intégré dans le corps pour le
le montage et les tuyaux de raccordement au montage des contacts fin de course suivant ISO
minimum. 15552 pour une indication de la position sans
contact avec l’utilisation de piston magnétique
(option)
