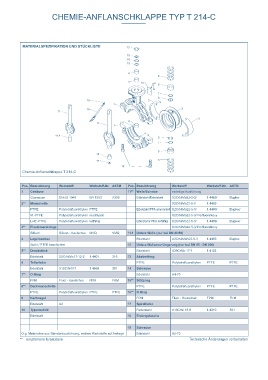

CHEMIE-ANFLANSCHKLAPPE TYP T 214-C CHEMIE-ANFLANSCHKLAPPE TYP T 214-C

MATERIALSPEZIFIKATION UND STÜCKLISTE

T 214-C mit freiem Wellenende gem. EN ISO 5211 Chemie-Anflanschklappe T 214-C

Hauptabmessungen [mm] Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
DN Size A B C ØD ØD2 ØDi E Flansch ØF G h1 H2 J Z Gewicht 1 Gehäuse 11** Welle/Scheibe einteilige Ausführung
[mm] [in] [kg] Gusseisen EN-JS 1049 EN 1563 A395 Edelstahl/Edelstahl X2CrNiMo22-5-3/ 1.4469/ Duplex
40/50 1½ 2 126 95 221 104 155 49 43 F07 90 11 3 22 167 25 4,5
65 2½ 150 103 253 120 175 61 46 F07 90 11 3 22 181 41 5,5 2** Manschette X2CrNiMo22-5-3 1.4469
80 3 157 124 281 138 190 80 46 F07 90 14 3 26 227 66 8,0 PTFE Polytetrafluorethylen PTFE Edelstahl/PFA ummantelt X2CrNiMo22-5-3/ 1.4469/ Duplex/
100 4 180 135 315 160 210 100 52 F07 90 14 3 26 266 85 10,0 M.-PTFE Polytetrafluorethylen modifiziert X2CrNiMo22-5-3/ Perfluoralkoxy
150 6 210 167 377 212 280 151 56 F10 125 17 3 31 322 141 15,0 Leitf.-PTFE Polytetrafluorethylen leitfähig Edelstahl/ PFA leifähig X2CrNiMo22-5-3/ 1.4469/ Duplex/
200 8 240 190 430 268 336 196 60 F12 150 17 3 31 390 187 27,0 3** Elastomereinlage X2CrNiMo22-5-3/ Perfluoralkoxy
250 10 275 232 507 324 412 248 68 F12 150 22 3 40,5 481 239 45,0 Silikon Silikon - Kautschuk MVQ VMQ 11.1 Untere Welle (nur bei DN 40/50)
300 12 298 260 558 374 460 293 78 F14 175 22 4 41,5 558 283 69,0 4 Lagerbuchse Edelstahl X2CrNiMoN22-5-3 1.4469 Duplex
Technische Änderungen vorbehalten Stahl / PTFE beschichtet 12 Untere Wellenverlängerung (nur bei DN 65 - DN 200)
5** Druckstück Edelstahl X39CrMo 17-1 1.4122
Edelstahl X5CrNiMo17-12-2 1.4401 316 13 Abstreifring
6 Tellerfeder PTFE Polytetrafluorethylen PTFE PTFE
Edelstahl X12CrNi177 1.4568 301 14 Schraube
7** O-Ring Edelstahl A4-70
FPM Fluor - Kautschuk FPM FKM 15** Stützring
8** Dachmanschette PTFE Polytetrafluorethylen PTFE PTFE
PTFE Polytetrafluorethylen PTFE PTFE 16** O-Ring
9 Kerbnagel FPM Fluor - Kautschuk FPM FKM
Edelstahl A2 17 Spiralfeder
10 Typenschild Federstahl X10CrNi 18-8 1.4310 301
Edelstahl 18 Erdungslasche

19 Schraube
O.g. Materialien aus Standardausführung, weitere Werkstoffe auf Anfrage Edelstahl A2-70
** empfohlene Ersatzteile Technische Änderungen vorbehalten
