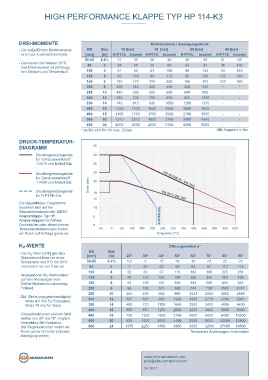

HIGH PERFORMANCE KLAPPE TYP HP 114-K3  HIGH PERFORMANCE KLAPPE TYP HP 114-K3






 TECHNISCHE MERKMALE  DREHMOMENTE                                   Betriebsdruck / Auslegungsdruck

 Nennweiten:  DN 50 - DN 600  - Die aufgeführten Drehmomente  DN  Size  10 [bar]  16  [bar]  25 [bar]  40 [bar]
 (größere Nennweiten auf Anfrage)    sind max. Losbrechmomente.  [mm]  [in]  R-PTFE Inconel R-PTFE  Inconel  R-PTFE  Inconel  R-PTFE  Inconel
                                       50-65  2-2½   27     35      28     42      30      58      31      66
         - Gemessen bei Wasser 20°C.
 Baulänge:  EN 558 Reihe 16    Das Drehmoment ist abhängig  80  3  28  55  30  65  34      90      38     100
 ISO 5752 Reihe 16    von Medium und Temperatur!  100  4  51  90    61     100     80      120     93     140
                                       125     5     63     150     83     172     95      220     125    285
 Flanschanschlussmaß: EN 1092 PN 10/16/25/40 (bis DN 150)  150  6  125  170  136  220  168  300    220    360
 EN 1092 PN 10/16/25 (DN 200 - DN 600)
 ASME Class 150/300                    200     8     205    350    260     430     280     505      *      *
 AS 4087 PN 16/21                      250     10    485    505    550     620     600     860      -      -
 Form der Gegen-                       300     12    584    740    700     970     855    1280      -      -
 fl anschdichtfl äche:  EN 1092 Form A/B  350    14    740    815    930     1050   1200    1370      -      -
 ASME RF, FF
                                       400     16   1050    1530   1640    2240   2460    2900      -      -
 Kopffl ansch:  EN ISO 5211             450     18   1150    1700   1750    2500   2700    3500      -      -
                                       500     20   1210    2010   1800    2760   2800    4260      -      -
 Kennzeichnung:  EN 19                 600     24   4000    4500   4600    5740   6200    8080      -      -
                                     * ab DN 200 PN 16 max. 25 bar                               Alle Angaben in Nm
 Dichtheitsprüfung               Druck-Temperatur Diagramm HP
 - für R-PTFE Sitz:  EN 12266 (Leckrate A)
 - für Inconel Sitz:  EN 12266 (Leckrate B)  DRUCK-TEMPERATUR-
 ISO 5208, Kategorie 3  DIAGRAMM           45
                 Druckbegrenzungslinie     40
 Temperaturbereich:  -60°C bis +600°C
 (tiefere Temperaturen auf Anfrage)  für Gehäusewerkstoff
                 1.0619 und Metall-Sitz    35
 Differenzdruck:  ≤ DN 150 max. 40 bar     30
 > DN 150 max. 25 bar  Druckbegrenzungslinie
 Anfl anschklappe in doppelt exzentrischer Konstruktion. Zuverlässige   für Gehäusewerkstoff   PN 40 (DN 50 - DN 150)
 Abdichtung auch bei extremen Druck- und Temperaturbelastungen.  Verwendung bei   1.4408 und Metall-Sitz  25
 Vakuum:  bis 1 mbar absolut            Druck (bar)
                 Druckbegrenzungslinie     18
                 für R-PTFE-Sitz                                         PN 25 (> DN 150)
                                           15
          Die abgebildeten Diagramme
 ALLGEMEINE HINWEISE  beziehen sich auf die   10
          Standardversionen der EBRO-
 - Absperren und Regeln gasförmiger und fl üssiger Medien  Absperrklappe Typ HP.   5  R-PTFE-Sitz
 - Regelverhalten nahezu linear  Absperrklappen für höhere
          Druckstufen oder abweichende     0
 - Scheibe ist doppelt exzentrisch gelagert  C Sitz  Temperaturbelastungen bieten   -50  0  50  100  150  200  250  300  350  400  450  500  550  600
 L
 - Zwei Sitzringsysteme lieferbar: R-PTFE und Inconel      Exzentrizität Welle/Sitz  wir Ihnen auf Anfrage gerne an.  Temperatur (°C)
 - Abdichtungsvarianten:
          weichdichtend (R-PTFE) max. 230°C  K -WERTE                       Öffnungswinkel α°
           v
          metallisch dichtend (Inconel-Sitz) max. 600°C
          fi re safe (PTFE / Inconel) max. 200°C  - Der K -Wert [m³/h] gibt den   DN  Size
               v
           Wasserdurchfl uss bei einer   [mm]     [in]    20°    30°     40°    50°    60°    70°    80°    90°
 - Wartungsfrei                         50-65    2-2½    1,3     6      15     18     19     21     22     23
 Exzentrizität    Temperatur von 5°C bis 30°C
 - Hohe Lebensdauer, auch bei hohen Schaltfrequenzen    und einem ∆p von 1 bar an  80  3  7  30  50  68  82  97  113  115
 Welle/ Rohrmitte
 - Fire safe BS 6755 Part 2, API 607 5th Edition  100  4  22     60     97     119    164    199    223    251
         - Angegebener Kv-Wert basiert
           auf den Messungen vom        125       5       45    100    152     195    256    346    452    493
                                                                                             588
                                                                                                           845
                                                                                                    814
 EINSATZGEBIETE, z.B.:  C Rohrmitte    Delfter Hydraulics Laboratory,   150  6  63  109  162  250  391  1107  1581  1747
                                                  8
                                                          96
           Holland
                                        200
                                                                168
                                                                                      742
                                                                               509
                                                                       301
    L
 - Chemische und petrochemische Industrie  - Zul. Strömungsgeschwindigkeit  250  10  264  458  682  980  1421  2083  2882  2889
 - Heißwasser- und Dampfanlagen        Vmax 4,5 m/s für Flüssigkeit,  300  12  397  625  956  1368  1938  2778  3794  3940
               Vmax 70 m/s für Gase     350       14     460    720    1100   1650   2500   3400   4800   5400
 - Fernwärmeversorgung
                                        400       16     550    870    1250   2000   3200   4800   6800   8080
 - Vakuumsysteme  - Drosselfunktionen sind im Stell-  450  18  730  1200  1800  3100  4600  6400   8400   10500
 - Tankschiffbau    winkel von 30° bis 70° möglich.  500  20  920  1600  2600  4100  6000   8500   12100  12800
           Vermeiden Sie Kavitation.
 - Gasverfahrenstechnik    Bei Regelfunktionen helfen wir  600  24  1370  2250  3780  4950  9000  12500  17100  18500
 - Nahrungsmittelindustrie    Ihnen gerne mit einer präzisen                          Technische Änderungen vorbehalten
           Auslegung weiter.
 - Fördertechnik
                                                                 post@ebro-armaturen.com
 HP 114-K3  3.7                                                  www.ebro-armaturen.com
