P. 136

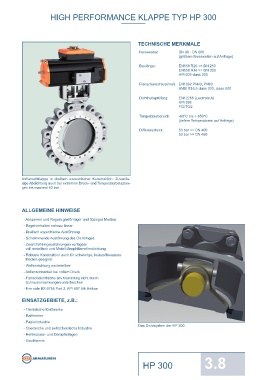

HIGH PERFORMANCE KLAPPE TYP HP 300                                                                              HIGH PERFORMANCE KLAPPE TYP HP 300






                                                              TECHNISCHE MERKMALE                                        DREHMOMENTE                                                  Betriebsdruck / Auslegungsdruck
                                                                                                                                                       DN      Size
                                                               Nennweiten:      DN 80 - DN 600                           - Die aufgeführten Drehmomente  [mm]  [in]       25 [bar]       40 [bar]      50 [bar]      63 [bar]
                                                                                (größere Nennweiten auf Anfrage)           sind Losbrechmomente.
                                                                                                                                                       80       3           85            125            150           175
                                                               Baulänge:        EN558 R25 <= DN 250                      - Gemessen bei Wasser 20°C.   100      4           130           190            230           275
                                                                                EN558 R16 >= DN 300                        Das Drehmoment ist abhängig  150     6           300           430            515           620
                                                                                API 609 class 300                          von Medium und Temperatur!  200      8           525           765            915           1100
                                                                                                                                                       250      10          820           1200          1430          1720
                                                               Flanschanschlussmaß: EN1092 PN40, PN63
                                                                                ANSI B16.5 class 300, class 600                                        300      12          1180          1720          2060          2480
                                                                                                                                                       350      14         1610           2340          2800          3370
                                                               Dichtheitsprüfung:  EN12266 (Leckrate A)                                                400      16         2100           3060          3660          4400
                                                                                API 598                                                                500      20         3300           4800          5700            -
                                                                                FCI 70/2                                                               600      24         4700           6900          8200            -

                                                               Temperaturbereich:  -60°C bis + 650°C
                                                                                (tiefere Temperaturen auf Anfrage)                                                                                               Alle Angaben in Nm
                                                                                                                                                Druck-Temperatur Diagramm HP300
                                                               Differenzdruck:  63 bar <= DN 400
                                                                                50 bar >= DN 450                         DRUCK-TEMPERATUR-
                                                                                                                         DIAGRAMM                                                     PN 63
                                                                                                                                                         60
                                                                                                                                 Druckbegrenzungslinie
                                                                                                                                 für Gehäusewerkstoff
                                                                                                                                 1.0619 und Metall-Sitz  50

                                                                                                                                 Druckbegrenzungslinie   40
                                                                                                                                 für Gehäusewerkstoff
                                                                                                                                 1.4408 und Metall-Sitz
           Anflanschklappe  in  dreifach  exzentrischer  Konstruktion.  Zuverläs-                                                                      Druck (bar)  30
           sige Abdichtung auch bei extremen Druck- und Temperaturbelastun-
           gen bis maximal 63 bar.                                                                                       Die abgebildeten Diagramme
                                                                                                                         beziehen sich auf die
                                                                                                                         Standardversionen der EBRO-     20
                                                                                                                         Absperrklappe Typ HP.
                                                                                                                         Absperrklappen für höhere       10
           ALLGEMEINE HINWEISE                                                                                           Druckstufen oder abweichende
                                                                                                                         Temperaturbelastungen bieten
                                                                                                                         wir Ihnen auf Anfrage gerne an.
            - Absperren und Regeln gasförmiger und flüssiger Medien                                                                                      0
                                                                                                                                                          -50   0   50  100  150  200  250  300  350  400  450  500  550  600  650
            - Regelverhalten nahezu linear                                                                                                                                          Temperatur (°C)
            - Dreifach exzentrische Ausführung
            - Schwimmende Ausführung des Dichtringes
            - Zwei Dichtringausführungen verfügbar:
                                                                                                                           v
              voll metallisch und Metall-Graphitlamellendichtung                                                         K -WERTE                                                           Öffnungswinkel α°
            - Robuste Konstruktion auch für schwierige, feststoffbelastete                                               - Der K -Wert [m³/h] gibt den   DN      Size
                                                                                                                              v
              Medien geeignet                                                                                              Wasserdurchfluss bei einer   [mm]     [in]     30°     40°     50°     60°     70°     80°     90°
            - Wellendichtung nachstellbar                                                                                  Temperatur von 5°C bis 30°C   80       3       8       28      66      110     144     166     173
                                                                                                                           und einem ∆p von 1 bar an    100       4       13      46      110     183     241     277     288
            - Abflanschbarkeit bei vollem Druck                                                                                                         150       6       34      117     279     466     613     704     734
            - Flanschdichtfläche am Klemmring nicht durch                                                                - Angegebener Kv-Wert basiert  200       8       36      132     324     560     909    1263    1403
              Schraubensenkungen unterbrochen                                                                              auf den Messungen vom
                                                                                                                           Delfter Hydraulics Laboratory,   250   10      38      147     368     819    1488    2067    2297
            - Fire safe BS 6755 Part 2, API 607 5th Edition                                                                Holland                      300       12      65      249     779    1693    2688    3278    3414
                                                                                                                                                        350       14      90      347    1085    2359    3744    4566    4756
           EINSATZGEBIETE, z.B.:                                                                                         - Zul. Strömungsgeschwindigkeit  400     16     120      461    1442    3135    4976    6068    6321
                                                                                                                               Vmax 4,5 m/s für Flüssigkeit,
            - Thermische Kraftwerke                                                                                            Vmax 70 m/s für Gase     500       20     192      739    2310    5021    7970    9719    10124
                                                                                                                                                        600       24     281     1082    3382    7352    11669   14231   14824
            - Raffinerien                                                                                                - Drosselfunktionen sind im Stell-
            - Papierindustrie                                                                                              winkel von 30° bis 70° möglich.                                           Technische Änderungen vorbehalten
                                                              Das Dichtsystem der HP 300.                                  Vermeiden Sie Kavitation.
            - Chemische und petrochemische Industrie                                                                       Bei Regelfunktionen helfen wir
            - Heißwasser- und Dampfanlagen                                                                                 Ihnen gerne mit einer präzisen
                                                                                                                           Auslegung weiter.
            - Geothermie




                                                                                                                                                                                 post@ebro-armaturen.com
                                                                HP 300                      3.8                                                                                  www.ebro-armaturen.com
                                                                                                                                                                                 12.2017
