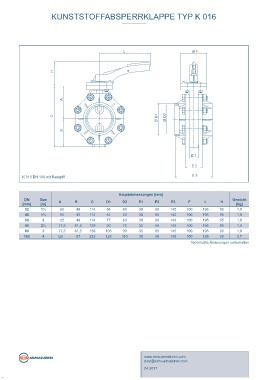

KUNSTSTOFFABSPERRKLAPPE TYP K 016

L Ø F

H

A

Ø D1 Ø D2
C

B

E 1

E 2

K 016 DN 100 mit Rastgriff E 3

Hauptabmessungen [mm]
DN Size Gewicht
[mm] [in] A B C D1 D2 E1 E2 E3 F L H [kg]
32 1¼ 65 49 114 54 40 30 60 140 100 195 95 1,0
40 1½ 65 49 114 64 50 30 60 140 100 195 95 1,0
50 2 65 49 114 77 63 30 60 140 100 195 95 1,0
65 2½ 77,5 61,5 139 90 75 35 65 145 100 195 95 1,9
80 3 77,5 61,5 139 105 90 35 65 145 100 195 95 1,9
100 4 126 97 233 125 110 35 65 145 100 195 95 3,7
Technische Änderungen vorbehalten
