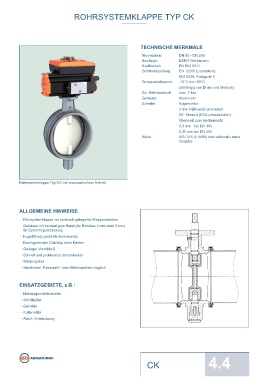

Page 150 - Katalog_DE

ROHRSYSTEMKLAPPE TYP CK

TECHNISCHE MERKMALE

Nennweiten: DN 80 - DN 250
Baulänge: EBRO Werksnorm
Kopfflansch: EN ISO 5211
Dichtheitsprüfung: EN 12266 (Leckrate A)
ISO 5208, Kategorie 3
Temperaturbereich: -10°C bis +60°C
(abhängig von Druck und Medium)
Zul. Betriebsdruck: max. 1 bar
Gehäuse: Aluminium
Scheibe: Kugelkontur
3 mm NBR-weiß ummantelt
90° Shore A (FDA unbedenklich)
Übermaß zum Gehäusesitz
0,3 mm bei DN 100
0,35 mm bei DN 250
Welle: AlSI 316 (1.4401) oder alternativ nach
Vorgabe

Rohrsystemklappe Typ CK mit pneumatischem Antrieb.

ALLGEMEINE HINWEISE
- Rohrsystemklappe mit zentrisch gelagerter Klappenscheibe
- Gehäuse mit beidseitigem Bund (für Rohrbau 2 mm oder 3 mm)
für Spannringverbindung
- Kugelförmig gedrehte Innenkontur
- Durchgehender Dichtsitz ohne Kanten
- Geringer Verschleiß
- Schnell und problemlos demontierbar
- Wartungsfrei
- Handhebel, Pneumatik- oder Elektroantrieb möglich

EINSATZGEBIETE, z.B.:

- Nahrungsmittelindustrie
- Schüttgüter
- Getreide
- Futtermittel
- Abluft, Entstaubung

CK 4.4
