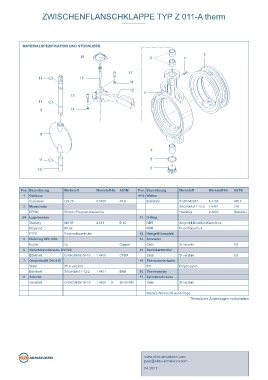

ZWISCHENFLANSCHKLAPPE TYP Z 011-A therm ZWISCHENFLANSCHKLAPPE TYP Z 011-A therm

TECHNISCHE MERKMALE
MATERIALSPEZIFIKATION UND STÜCKLISTE
Nennweiten: DN 20 - DN 200
(nur mir Rasthebel lieferbar) 16 3 2
Lieferbar für die Typen: Z 011-A und Z 014-A 7
Baulänge: EN 558 Reihe 20
ISO 5752 Reihe 20
API 609 Tabelle 1 17
Flanschanschlussmaß: EN 1092 PN 6/10/16 11 15
ASME Class 150 14
Bördelflansche: EN 1092 12
Aufschweißflansche: EN 1092 13 1
Form der Gegen- 11
flanschdichtflächen: EN 1092 Form A/B
ASME RF, FF 9 14
Kopfflansch: EN ISO 5211
Kennzeichnung: EN 19
Dichtheitsprüfung: EN 12266 (Leckrate A)
ISO 5208, Kategorie 3
Temperaturbereich: -20°C bis +130°C (abhängig von Druck, 8
Medium und Werkstoff)
Zul. Betriebsdruck: max. 16 bar
4

11 5
10 6

Zwischenflanschklappe Typ Z 011-A mit integriertem Thermometer.
Diese Ausführung ist ebenso für die Type Z 014-A lieferbar.
Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
1 Gehäuse 9/10 Wellen
Gusseisen GG 25 0.6025 40 B Edelstahl X14CrMoS17 1.4104 430 F
2 Manschette X5CrNiMo17-12-2 1.4401 316
ALLGEMEINE HINWEISE EPDM Ethylen-Propylen-Kautschuk Hastelloy 2.4883 Hastelloy
- Absperrklappen in “therm”-Ausführung sind vorbereitet für den 3/4 Lagerbuchse 11 O-Ring
Einbau von Thermometern, elektronischen Thermofühlern und Messing MS 58 2.041 B 45 NBR Acrylnitril-Butadien-Kautschuk
Anlagebezeichnungsschildern Polyamid PA 66 FPM Fluor-Kautschuk
PTFE Polyteraflourethylen 12 Rastgriff komplett
- Lieferung mit verschlossener Aufnahmebohrung und lose
5 Dichtring DIN 7603 13 Schraube
beiliegendem - verwechslungssicher gekennzeichnetem - Kupfer Cu Copper Stahl St verzinkt CS
Thermometer
6 Verschlussschraube DN 908 14 Sechskantmutter
- Das Temperaturelement sitz genau in der vom Medium um- Edelstahl G-X6CrNiMo18-10 1.4408 CF8M Stahl St verzinkt CS
strömten Klappenscheibe, womit eine Mischtemperaturbildung 7 Gewindestift DIN 915 15 Thermometerhalter
zwischen Medium und Armaturengehäuse verhindert wird Stahl 45 H verzinkt PP Polypropylen
- Patentierte Bimetallwedel gewährleisten schnelle Reaktionszeit Edelstahl X5CrNiMo17-12-2 1.4401 B8M 16 Thermometer
bei Temperaturwechsel 8 Scheibe 17 Zylinderschraube
- Messbereiche: Heißwasser 0°C bis 120 °C Edelstahl G-X6CrNiMo18-10 1.4408 A 351CF8M Stahl St verzinkt
Kaltwasser -20°C bis +40°C
- Genauigkeitsklasse: 1 Weitere Werkstoffe auf Anfrage
Technische Änderungen vorbehalten
- Thermometer verbleibt bei Betätigung in seiner Position

EINSATZGEBIETE, z.B.:

- Gebäudetechnik

post@ebro-armaturen.com
Z 011-A therm 4.5 www.ebro-armaturen.com
04.2017
