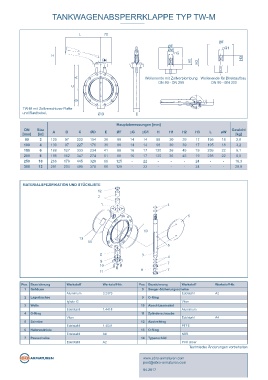

TANKWAGENABSPERRKLAPPE TYP TW-M

L 70
ØF
ØF □G1
ØW
H □G
H1 H2 H3

A Wellenende mit Zollverplombung Wellenende für Direktaufbau
DN 80 - DN 200 DN 80 - DN 300
C

B
TW-M mit Zollverschluss-Platte
und Rasthebel. Ø D E

Hauptabmessungen [mm]
DN Size Gewicht
[mm] [in] A B C ØD E ØF □G □G1 H H1 H2 H3 L øW [kg]
80 3 125 97 222 154 36 88 14 14 98 30 39 17 195 18 2,8
100 4 130 97 227 176 36 88 14 14 98 30 39 17 195 18 3,2
150 6 166 127 333 234 41 88 16 17 120 36 45 19 236 22 5,1
200 8 195 152 347 274 51 88 16 17 120 36 45 19 236 22 8,5
250 10 266 179 445 328 66 125 - 22 - - - 24 - - 16,3
300 12 291 204 495 378 66 125 - 22 - - - 24 - - 20,0

MATERIALSPEZIFIKATION UND STÜCKLISTE
12
2
1 4

5

13
13
14
6

2 3
4
9 7
10
11 8 7

Pos. Bezeichnung Werkstoff Werkstoff-Nr. Pos. Bezeichnung Werkstoff Werkstoff-Nr.
1 Gehäuse 8 Seeger-Sicherungsscheibe
Aluminium 3.2373 Edelstahl A2
2 Lagerbuchse 9 O-Ring
Iglidur G Viton
3 Welle 10 Abschlussdeckel
Edelstahl 1.4418 Aluminium
4 O-Ring 11 Zylinderschraube
Viton Edelstahl A4
5 Scheibe 12 Abstreifring
Edelstahl 1.4541 PTFE
6 Halbrundniete 13 O-Ring
Edelstahl A4 NBR
7 Passscheibe 14 Typenschild
Edelstahl A2 PVC silber
Technische Änderungen vorbehalten
