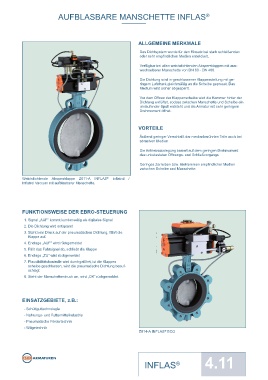

AUFBLASBARE MANSCHETTE INFLAS ®

ALLGEMEINE MERKMALE

Das Dichtsystem wurde für den Einsatz bei stark schleißenden
oder sehr empfindlichen Medien entwickelt.

Verfügbar bei allen weichdichtenden Absperrklappen mit aus-
wechselbarer Manschette von DN 80 - DN 400.
Die Dichtung wird in geschlossener Klappenstellung mit ge-
ringem Luftdruck gleichmäßig an die Scheibe gepresst. Das
Medium wird sicher abgesperrt.
Vor dem Öffnen der Klappenscheibe wird die Kammer hinter der
Dichtung entlüftet, sodass zwischen Manschette und Scheibe ein
umlaufender Spalt entsteht und die Armatur mit sehr geringem
Drehmoment öffnet.

VORTEILE

Äußerst geringer Verschleiß der medienberührten Teile auch bei
abrasiven Medien

Die Antriebsauslegung basiert auf dem geringen Drehmoment
des unbelasteten Öffnungs- und Schließvorgangs

Geringes Zerreiben bzw. Einklemmen empfindlicher Medien
zwischen Scheibe und Manschette

Weichdichtende Absperrklappe Z011-A INFLAS Inflatrol /
®
Inflatrol Vaccum mit aufblasbarer Manschette.

FUNKTIONSWEISE DER EBRO-STEUERUNG
1. Signal „AUF“ kommt kundenseitig als digitales Signal
2. Die Dichtung wird entspannt
3. Steht kein Druck auf der pneumatischen Dichtung, fährt die
Klappe auf.
4. Endlage „AUF“ wird rückgemeldet
5. Fällt das Fahrsignal ab, schließt die Klappe
6. Endlage „ZU“ wird rückgemeldet
7. Plausibilitätskontrolle wird durchgeführt, ist die Klappen
scheibe geschlossen, wird die pneumatische Dichtung beauf-
schlagt
8. Steht der Manschettendruck an, wird „OK“ rückgemeldet.

EINSATZGEBIETE, z.B.:

- Schüttguttechnologie
- Nahrungs- und Futtermittelindustrie
- Pneumatische Fördertechnik
- Wägetechnik
Z014-A INFLAS ECO
®

INFLAS ® 4.11
