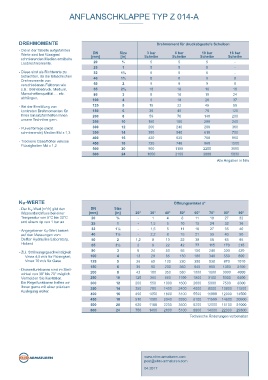

ANFLANSCHKLAPPE TYP Z 014-A ANFLANSCHKLAPPE TYP Z 014-A

TECHNISCHE MERKMALE DREHMOMENTE Drehmoment für druckabgestufe Scheiben

Nennweiten: DN 20 - DN 600 - Die in der Tabelle aufgeführten DN Size 3 bar 6 bar 10 bar 16 bar
(DN 20 nur PN 10/16) Werte sind bei flüssigen/ [mm] [in] Scheibe Scheibe Scheibe Scheibe
schmierenden Medien ermittelte
Baulänge: EN 558 Reihe 20 Losbrechmomente. 20 ¾ 5 5 5 5 5 5 - -
25
1
ISO 5752 Reihe 20 - Diese sind als Richtwerte zu
API 609 Tabelle 1 32 1¼ 5 5 5 -
betrachten, da die tatsächlichen 40 1½ 8 8 8 8
Drehmomente von
Flanschanschlussmaß: EN 1092 PN 6/10/16 verschiedenen Faktoren wie 50 2 9 9 9 9
ASME Class 150 z.B.: Betriebsdruck, Medium, 65 2½ 18 18 18 18
AS 4087 PN 16 Manschettenqualität … etc. 80 3 8 10 18 24
abhängen.
Form der Gegen- 100 4 9 18 28 37
flanschdichtfläche: EN 1092 Form A/B - Bei der Ermittlung von 125 5 15 22 45 59
ASME RF, FF konkreten Drehmomenten für 150 6 36 45 78 125
Ihren Einsatzfall helfen Ihnen 200 8 59 76 140 200
Kopfflansch: EN ISO 5211 unsere Techniker gern. 250 10 150 180 200 240

Kennzeichnung: EN 19 - Pulverförmige (nicht 300 12 200 240 280 360
schmierende) Medien Md x 1,3 350 14 350 540 610 700
Dichtheitsprüfung: EN 12266 (Leckrate A) 400 16 420 620 750 850
ISO 5208, Kategorie 3 - Trockene Gase/höher viskose 450 18 720 746 860 1500
Flüssigkeiten Md x 1,2
500 20 900 1100 2255 3690
Gebrauchsnorm: EN 593 600 24 1050 2100 3000 5830
Temperaturbereich: -40°C bis +200°C (abhängig von Druck, Alle Angaben in Nm
Medium und Werkstoff)

Anflanschklappe mit Gewindebohrungen. Diese Ausführung Zul. Betriebsdruck: max. 16 bar
ermöglicht das einseitige Abflanschen von Rohrleitungen.

Kv-WERTE Öffnungswinkel α°
DN
v
ALLGEMEINE HINWEISE - Der K -Wert [m³/h] gibt den [mm] Size 20° 30° 40° 50° 60° 70° 80° 90°
[in]
Wasserdurchfluss bei einer
- Einsetzbar als Regel- und Absperrarmatur Temperatur von 5°C bis 30°C 20 ¾ - 1 4 8 11 19 27 32
und einem ∆p von 1 bar an 25 1 - 1,5 5 10 15 24 32 36
- Isolierbauhöhe gemäß Anlagenverordnung 32 1¼ - 1,5 5 11 16 27 35 40
- Einbaulage beliebig - Angegebener Kv-Wert basiert
auf den Messungen vom 40 1½ - 2,2 8 15 21 33 43 50
- Mehrfache Wellenlagerung Delfter Hydraulics Laboratory, 50 2 1,2 8 13 22 38 50 65 85
- Wartungsfrei Holland 65 2½ 2 9 22 42 77 115 170 215
- Demontierbar, sortenreines Recycling gegeben - Zul. Strömungsgeschwindigkeit 80 3 8 24 50 95 150 240 330 420
- Bei max. Druck wird ab DN 200 eine durchgehende Welle Vmax 4,5 m/s für Flüssigkeit, 100 4 13 28 65 130 180 340 550 800
(TS-Version) geliefert Vmax 70 m/s für Gase 125 5 26 65 130 230 350 530 870 1010
- Für Farben und Lacke ist eine silikonfreie Ausführung lieferbar - Drosselfunktionen sind im Stell- 150 6 35 90 200 360 640 900 1350 2100
winkel von 30° bis 70° möglich. 200 8 43 180 350 580 1000 1600 3000 4000
Vermeiden Sie Kavitation. 250 10 125 360 660 1100 1800 3100 5300 6400
Bei Regelfunktionen helfen wir 300 12 200 550 1000 1600 2600 5000 7500 8500
EINSATZGEBIETE, z.B.: Ihnen gerne mit einer präzisen 350 14 350 780 1400 2400 4000 8000 10800 11500
Auslegung weiter.
- Chemische und petrochemische Industrie 400 16 490 1050 1800 3100 5500 11000 12000 14500
450 18 510 1080 2040 3350 6100 11500 14600 20500
- Wasser- und Abwassertechnik
500 20 520 1100 2200 3500 6200 12000 15100 21000
- Pneumatische Fördertechnik 600 24 750 1400 2800 5100 8800 14000 22000 29300
- Schiffbau Technische Änderungen vorbehalten
- Kraftwerkstechnik
- Nahrungsmittelindustrie
- Gebäudetechnik

post@ebro-armaturen.com
Z 014-A 1.2 www.ebro-armaturen.com
