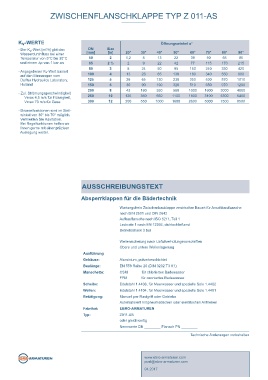

ZWISCHENFLANSCHKLAPPE TYP Z 011-AS ZWISCHENFLANSCHKLAPPE TYP Z 011-AS
TECHNISCHE MERKMALE K -WERTE Öffnungswinkel α°
v
DN
v
Nennweiten: DN 50 - DN 300 - Der K -Wert [m³/h] gibt den [mm] Size 20° 30° 40° 50° 60° 70° 80° 90°
[in]
Nennweiten ab DN 350 siehe Z 011-A Wasserdurchfluss bei einer
Aluminiumausführung Temperatur von 5°C bis 30°C 50 2 1,2 8 13 22 38 50 65 85
und einem ∆p von 1 bar an 65 2 ½ 2 9 22 42 77 115 170 215
Baulänge: EN 558 Reihe 20 - Angegebener Kv-Wert basiert 80 3 8 24 50 95 150 240 330 420
ISO 5752 Reihe 20 auf den Messungen vom 100 4 13 28 65 130 180 340 550 800
API 609 Tabelle 1
Delfter Hydraulics Laboratory, 125 5 26 65 130 230 350 530 870 1010
Holland 150 6 30 90 190 320 510 650 970 1200
Flanschanschlussmaß: EN 1092 PN 6/10/16
ASME Class 150 - Zul. Strömungsgeschwindigkeit 200 8 43 180 350 580 1000 1600 3000 4000
AS 4087 PN 16 Vmax 4,5 m/s für Flüssigkeit, 250 10 125 360 660 1100 1800 3100 5300 6400
Vmax 70 m/s für Gase 300 12 200 550 1000 1600 2600 5000 7500 8500
Form der Gegen-
flanschdichtflächen: EN 1092 Form A/B - Drosselfunktionen sind im Stell-
ASME RF, FF winkel von 30° bis 70° möglich.
Kopfflansch: EN ISO 5211 Vermeiden Sie Kavitation.
Bei Regelfunktionen helfen wir
Kennzeichnung: EN 19 Ihnen gerne mit einer präzisen
Auslegung weiter.
Dichtheitsprüfung: EN 12266 (Leckrate A)
ISO 5208, Kategorie 3
Gebrauchsnorm: EN 593
Temperaturbereich: -10°C bis +100°C (abhängig von
Druck, Medium und Werkstoff)
Zul. Betriebsdruck: max. 3 bar
Diese Zwischenbauklappe eignet sich aufgrund ihrer Leichtbau-
weise (Gehäuse: Aluminium, Druckguss) und der optimal abge-
stimmten Materialkombination hervorragend für den Einsatz in Außenbeschichtung: Epoxydharz AUSSCHREIBUNGSTEXT
Kunststoffrohrleitungen.
Absperrklappen für die Bädertechnik
Wartungsfreie Zwischenbauklappe zentrischer Bauart für Anschlussflansche
ALLGEMEINE HINWEISE nach DIN 2501 und DIN 2642
- Gehäuse aus Aluminium Aufbauflansche nach ISO 5211, Teil 1
Leckrate 1 nach EN 12266, dichtschließend
- Einsetzbar als Regel- und Absperrarmatur
Betriebsdruck 3 bar
- Mehrfache Wellenlagerung
- Manschette auswechselbar Wellensicherung nach Unfallverhütungsvorschriften
- Einbaulage beliebig Obere und untere Wellenlagerung
- Wartungsfrei Ausführung
- Demontierbar, sortenreines Recycling gegeben Gehäuse: Aluminium, pulverbeschichtet
Baulänge: EN 558 Reihe 20 (DIN 3202 T3 K1)
Manschette: CSM für chloriertes Badewasser
EINSATZGEBIETE FPM für ozoniertes Badewasser
Scheibe: Edelstahl 1.4408, für Meerwasser und spezielle Sole 1.4462
- Bädertechnik Wellen: Edelstahl 1.4104, für Meerwasser und spezielle Sole 1.4401
Betätigung: Manuell per Rastgriff oder Getriebe
Automatisiert mit pneumatischen oder elektrischen Antrieben
Fabrikat: EBRO-ARMATUREN
Typ: Z011-AS
oder gleichwertig
Nennwerte DN ________ Flansch PN ________
Technische Änderungen vorbehalten
post@ebro-armaturen.com
Z 011-AS 1.3 www.ebro-armaturen.com
