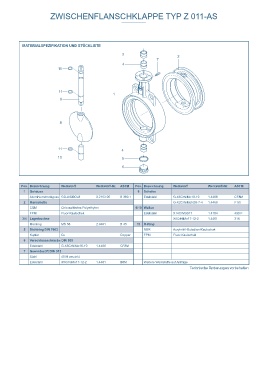

ZWISCHENFLANSCHKLAPPE TYP Z 011-AS ZWISCHENFLANSCHKLAPPE TYP Z 011-AS

MATERIALSPEZIFIKATION UND STÜCKLISTE
Ø F Ø F
□G G 3 2
H 1 7
H 2 4
11

A Option: 11
Zweiflach gemäß 1
9
EN ISO 5211

C

Ø Di
Ø D Z 8

B

11 4

10 5
6
Z 011-AS mit freiem Wellenende gem. EN ISO 5211 E

Hauptabmessungen [mm] Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
DN Size Gewicht 1 Gehäuse 8 Scheibe
[mm] [in] A B C D Di E F Flansch G H1 H2 Z [kg] Aluminiumdruckguss GD-AlSi9Cu3 3.2163.05 B 380.1 Edelstahl G-X6CrNiMo18-10 1.4408 CF8M
50 2 126 84 210 95 48,5 43 54 F04 11 12 19 25 1,1 2 Manschette G-X2CrNiMoN26-7-4 1.4469 F 51
65 2½ 134 93 227 115 63,5 46 54 F04 11 12 19 45 1,4 CSM Chlorsulfiertes Polyethylen 9/10 Wellen
80 3 157 104 261 131 78,5 46 65 F05 14 16 25 65 1,9 FPM Fluor-Kautschuk Edelstahl X14CrMoS17 1.4104 430 F
100 4 167 115 282 151 98,5 52 65 F05 14 16 25 85 2,4 3/4 Lagerbuchse X5CrNiMo17-12-2 1.4401 316
125 5 180 127 307 182 123,5 56 65 F05 14 16 25 111 3,2 Messing MS 58 2.0401 B 45 11 O-Ring
150 6 203 150 353 200 141,6 56 90 F07 17 19 30 130 4,6 5 Dichtring DIN 7603 NBR Acrylnitril-Butadien-Kautschuk
200 8 228 176 404 260 199 60 90 F07 17 19 30 190 6,8 Kupfer Cu Copper FPM Fluor-Kautschuk
250 10 266 212 478 316 248 68 125 F10 22 24 39 240 12,6 6 Verschlussschraube DIN 908
300 12 291 237 528 360 281,1 78 125 F10 22 24 39 270 17,5
Edelstahl G-X6CrNiMo18-10 1.4408 CF8M
Größere Nennweiten, siehe Z 011-A (Aluminiumversion) Technische Änderungen vorbehalten 7 Gewindestift DIN 915
Stahl 45 H verzinkt
Edelstahl X5CrNiMo17-12-2 1.4401 B8M Weitere Werkstoffe auf Anfrage
Technische Änderungen vorbehalten
