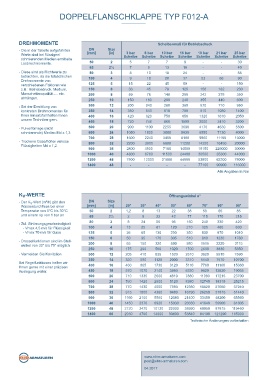

DOPPELFLANSCHKLAPPE TYP F012-A  DOPPELFLANSCHKLAPPE TYP F012-A






 TECHNISCHE MERKMALE  DREHMOMENTE                                      Scheibenmaß für Betriebsdruck
         - Die in der Tabelle aufgeführten   DN  Size
 Nennweiten:  DN 50 - DN 1400    Werte sind bei flüssigen/   [mm]  [in]  3 bar   6 bar   10 bar   16 bar   19 bar   21 bar   25 bar
           schmierenden Medien ermittelte               Scheibe  Scheibe  Scheibe  Scheibe  Scheibe  Scheibe  Scheibe
 Baulänge:  EN 558 Reihe 13    Losbrechmomente.  50  2     5       7       7       9       -       -       30
 ISO 5752 Reihe 13                       65      2½        7       9      13      18       -       -       40
 Flanschanschlussmaß:  EN 1092 PN 6/10/16/25  - Diese sind als Richtwerte zu   80  3  8  10  18  24  -  -  58
 ASME B16.5 / B16.47    betrachten, da die tatsächlichen   100  4  9  18  28      37      53       66      90
 ASME Class 150 (PS max=19 bar)    Drehmomente von   125  5  15   22      45      59       -       -      150
 ASME Class 300 (PS max=25 bar)    verschiedenen Faktoren wie   150  6  36  45  78  125   156     182     230
 AS/NZS 4087 PN 16 / PN21 / PN35    z.B.: Betriebsdruck, Medium,
 AS 2129 Tab.E / Tab.F    Manschettenqualität … etc.     200  8  59  76   140     200     242     278     350
 JIS B 2220 10K    abhängen.            250       10      150     180     200     240     355     440     600
 Flanschanschlüsse nicht in allen       300       12      200     240     280     360     570     710     950
 Nennweiten vorhanden.    - Bei der Ermittlung von    350  14  350  540   610     700     910     1080    1400
 Weitere auf Anfrage    konkreten Drehmomenten für
           Ihren Einsatzfall helfen Ihnen    400  16      420     620     750     850     1320    1610    2050
 Form der Gegenflansch- EN 1092 Form A / B    unsere Techniker gern.  450  18  720  746  860  1500  2000  2410  3200
 dichtfläche:  ASME RF, FF
         - Pulverförmige (nicht         500       20      900    1100    2255    3690     4170    4630    5500
           schmierende) Medien Md x 1,3  600      24     1050    1800    3000    5830     6550    7130    8000
 Kopfflansch:  EN ISO 5211
                                        700       28     1600    2240    3450    8100     9860   11100   13000
 Kennzeichnung:  EN 19  - Trockene Gase/höher viskose  800  32  2200  3900  6600  11200  14250   16450   20000
           Flüssigkeiten Md x 1,2
 Dichtheitsprüfung:  EN 12266 (Leckrate A)  900   36     2800    4900    7100    14500   19150   229000  30000
 ISO 5208, Kategorie 3                  1000      40     4800    6760    11500   24400   30500   35300   44000
                                        1200      48     7800    12000   21000   44000   53800   62300   78000
 Gebrauchsnorm:  EN 593
                                        1400      48       -       -       -       -     77100   90900   116000
 Temperaturbereich:  -40°C bis +200°C (abhängig von                                               Alle Angaben in Nm
 Druck, Medium und Werkstoff)
 Weichdichtende   Doppelflanschklappe   zum   Einsatz   bei
 Anwendungen mit hohem Druck. Die vulkanisierte Manschette und   Zul. Betriebsdruck:  max. 25 bar
 die durchgehende  Welle  ermöglichen die Verwendung  bis 25 bar
 Betriebsdruck.  Zul. Differenzdruck:  max. ∆p 25 bar
         K -WERTE                                                           Öffnungswinkel α°
           v
 Verwendung bei
 Vakuum:  bis 1 mbar absolut  - Der K -Wert [m³/h] gibt den   DN  Size
               v
           Wasserdurchfluss bei einer   [mm]     [in]    20°   30°    40°    50°    60°    70°    80°     90°
 ALLGEMEINE HINWEISE    Temperatur von 5°C bis 30°C   50  2  1,2  8   13     22     38     50     65      85
           und einem ∆p von 1 bar an     65      2½       2     9     22     42     77     115    170     215
 - Absperrklappe in Doppelflanschausführung  80   3       8     24    50     95     150    240    330     420
         - Zul. Strömungsgeschwindigkeit
 - Einbaulage beliebig      - Vmax 4,5 m/s für Flüssigkeit  100  4  13  25  61  120  210   320    460     630
 - Mehrfache Wellenlagerung      - Vmax 70 m/s für Gase  125  5  26  65  130  230   350    530    870    1010
 - Wartungsfrei  - Drosselfunktionen sind im Stell-  150  6  50  95   170    305    510    810   1230    1780
 - Einseitig abflanschbar    winkel von 30° bis 70° möglich  200  8  65  150  320  590  980  1515  2220  3115
                                        250       10     175   290    560   1020   1700   2630   3830    5350
 - Vulkanisierte Manschette und durchgehende Welle zum   - Vermeiden Sie Kavitation  300  12  205  410  835  1520  2510  3820  5510  7590
   Einsatz bei hohem Betriebsdruck
                                        350       14     320   590    1120  2000   3310   5140   7570    10700
 - nachstellbare Lager ab DN600 ≥ 16 bar  Bei Regelfunktionen helfen wir
         Ihnen gerne mit einer präzisen   400     16     460   865    1730  3120    5110  7760   11160   15360
         Auslegung weiter.              450       18     570   1070   2140  3860   6330   9620   13830   19035
                                        500       20     710   1335   2600  4810   7880   11980  17215   23700
 EINSATZGEBIETE, z.B.:                  600       24     760   1420   2900  5120   8380   12740  18315   25215
                                        700       28     770   1430   4000  7560   12380  18820  27050   37240
 - Offshore
                                        800       32     915   1800   4360  9480   16790  26250  37815   51440
 - Wasser- und Abwassertechnik          900       36    1160   2100   5560  12080  21400  33450  48200   65560
 - Kraftwerke                           1000      40    1450   2370   6920  15030  26630  41640  59900   81605
 - Meerwasserentsalzung                 1200      48    2120   3470  10130  22000  38990  60950  87815  119460
 - Pipeline Anwendungen                 1400      66    2930   4790  14000  30400  53840  84190  121290  165000
 - Pumpstationen                                                                     Technische Änderungen vorbehalten
 Einstellbare  Lager  sorgen  für  Dichtigkeit  auch  bei  max.  Druck-
 belastung.





                                                                 post@ebro-armaturen.com
 F012-A  1.4                                                     www.ebro-armaturen.com
                                                                 04.2017
