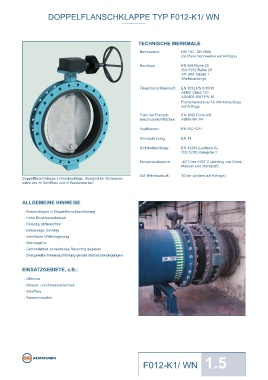

DOPPELFLANSCHKLAPPE TYP F012-K1/ WN DOPPELFLANSCHKLAPPE TYP F012-K1/ WN

TECHNISCHE MERKMALE DREHMOMENTE Betriebsdruck / Auslegungsdruck
DN
Nennweiten: DN 150 - DN 2000 - Die in der Tabelle aufgeführten [mm] Size 3 [bar] 6 [bar] 10 [bar] 16 [bar]
[in]
(Größere Nennweiten auf Anfrage) Werte sind bei fl üssigen/
schmierenden Medien ermittelte 150 6 36 45 78 125
Baulänge: EN 558 Reihe 20 Losbrechmomente. 200 8 59 76 140 200
ISO 5752 Reihe 20 250 10 150 180 200 240
API 609 Tabelle 1 - Diese sind als Richtwerte zu 300 12 200 240 280 360
betrachten, da die tatsächlichen
Werksbaulänge
Drehmomente von 350 14 350 540 610 700
verschiedenen Faktoren wie 400 16 420 620 750 850
Flanschanschlussmaß: EN 1092 PN 6/10/16 z.B.: Betriebsdruck, Medium,
ASME Class 150 Manschettenqualität … etc. 450 18 720 746 860 1500
AS/NZS 4087 PN 16 abhängen. 500 20 900 1100 2255 3690
Flanschanschluss für Werksbaulänge 600 24 1050 1800 3000 5830
auf Anfrage - Bei der Ermittlung von 700 28 1600 2240 3450 8100
konkreten Drehmomenten für
Form der Flansch- EN 1092 Form A/B Ihren Einsatzfall helfen Ihnen 800 32 2200 3900 6600 11200
anschlussdichtfl ächen: ASME RF, FF unsere Techniker gern. 900 36 2800 4900 7100 14500
1000 40 4800 6760 11500 24400
Kopffl ansch: EN ISO 5211 - Pulverförmige (nicht 1200 48 7800 12000 21000 44000
schmierende) Medien Md x 1,3 1400 48 - - - -
Kennzeichnung: EN 19
- Trockene Gase/höher viskose Größere Nennweiten auf Anfrage Alle Angaben in Nm
Dichtheitsprüfung: EN 12266 (Leckrate A) Flüssigkeiten Md x 1,2
ISO 5208, Kategorie 3
Temperaturbereich: -40°C bis +200°C (abhänig von Druck,
Medium und Werkstoff)

Zul. Betriebsdruck: 16 bar (andere auf Anfrage)
Doppelfl anschklappe in Kurzbaulänge. Geeignet für Schwerein-
sätze wie im Schiffbau und in Wasserwerken.

K -WERTE Öffnungswinkel α°
v
ALLGEMEINE HINWEISE - Der K -Wert [m³/h] gibt den DN Size
v
Wasserdurchfl uss bei einer [mm] [in] 20° 30° 40° 50° 60° 70° 80° 90°
- Absperrklappe in Doppelfl anschausführung Temperatur von 5°C bis 30°C 150 6 50 95 170 305 510 810 1230 1780
und einem ∆p von 1 bar an
- Hohe Druckbelastbarkeit 200 8 65 150 320 590 980 1515 2220 3115
- Einseitig abfl anschbar - Angegebener Kv-Wert basiert 250 10 175 290 560 1020 1700 2630 3830 5350
auf den Messungen vom 300 12 205 410 835 1520 2510 3820 5510 7590
- Einbaulage: beliebig
Delfter Hydraulics Laboratory, 350 14 320 590 1120 2000 3310 5140 7570 10700
- mehrfache Wellenlagerung Holland 400 16 460 865 1730 3120 5110 7760 11160 15360
- Wartungsfrei 450 18 570 1070 2140 3860 6330 9620 13830 19035
- Zul. Strömungsgeschwindigkeit
- Demontierbar, sortenreines Recycling gegeben Vmax 4,5 m/s für Flüssigkeit, 500 20 710 1335 2600 4810 7880 11980 17215 23700
- Zweigeteilte Wellenausführung gemäß Betriebsbedingungen Vmax 70 m/s für Gase 600 24 760 1420 2900 5120 8380 12740 18315 25215
700 28 770 1430 4000 7560 12380 18820 27050 37240
- Drosselfunktionen sind im Stell- 800 32 915 1800 4360 9480 16790 26250 37815 51440
EINSATZGEBIETE, z.B.: winkel von 30° bis 70° möglich. 900 36 1160 2100 5560 12080 21400 33450 48200 65560
Vermeiden Sie Kavitation.
Bei Regelfunktionen helfen wir 1000 40 1450 2370 6920 15030 26630 41640 59900 81605
- Offshore Ihnen gerne mit einer präzisen 1200 48 2120 3470 10130 22000 38990 60950 87815 119460
- Wasser- und Abwassertechnik Auslegung weiter.
1400 66 2930 4790 14000 30400 53840 84190 121290 165000
- Schiffbau Technische Änderungen vorbehalten
- Schwerindustrie

post@ebro-armaturen.com
F012-K1/ WN 1.5 www.ebro-armaturen.com
