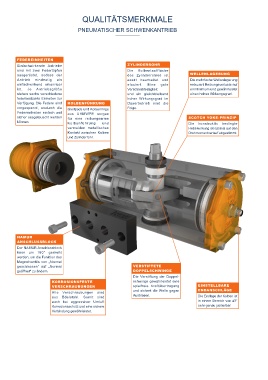

QUALITÄTSMERKMALE

PNEUMATISCHER SCHWENKANTRIEB

FEDEREINHEITEN
Einfachwirkende Antriebe ZYLINDERROHR
sind mit zwei Federtöpfen Die Kolbenlauffläche
ausgerüstet, sodass der des Zylinderrohres ist WELLENLAGERUNG
Antrieb eindeutig als exakt bearbeitet und Die mehrfache Wellenlagerung
einfachwirkend erkennbar eloxiert. Eine gute reduziert Reibungsverluste auf
ist. Je Antriebsgröße Verschleißfestigkeit ein Minimum und gewährleistet
stehen sechs verschiedene und ein gleichbleibend einen hohen Wirkungsgrad.
federbestückte Einheiten zur hoher Wirkungsgrad im
Verfügung. Die Federn sind KOLBENFÜHRUNG Dauerbetrieb sind die
vorgespannt, wodurch die Gleitpads und Kolbenringe Folge.
Federeinheiten einfach und aus UHMWPE sorgen
sicher ausgetauscht werden für eine reibungsarme SCOTCH YOKE-PRINZIP
können. Kolbenführung und Die konstruktiv bedingte
vermeiden metallischen Hebelwirkung ist optimal auf den
Kontakt zwischen Kolben Drehmomentverlauf abgestimmt.
und Zylinderrohr.

NAMUR
ANSCHLUSSBLOCK
Der NAMUR Anschlussblock
kann um 180° gedreht
werden, um die Funktion des
Magnetventils von „Normal
geschlossen“ auf „Normal VERSTIFTETE
geöffnet“ zu ändern. DOPPELSCHWINGE
Die Verstiftung der Doppel-
KORROSIONSFESTE schwinge gewährleistet eine
VERSCHRAUBUNGEN spielfreie Kraftübertragung EINSTELLBARE
und sichert die Welle gegen ENDANSCHLÄGE
Alle Verschraubungen sind
aus Edelstahl. Somit sind Ausblasen. Die Endlage der Kolben ist
auch bei aggressiver Umluft in einem Bereich von ±3°
Korrosionsschutz und eine sichere sehr genau justierbar.
Verbindung gewährleistet.
