P. 199

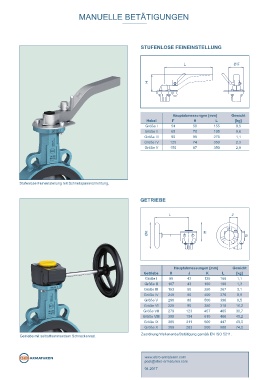

MANUELLE BETÄTIGUNGEN
STUFENLOSE FEINEINSTELLUNG
L Ø F
H
Hauptabmessungen [mm] Gewicht
Hebel F H L [kg]
Größe I 54 58 155 0,5
Größe II 65 70 195 0,6
Größe III 90 90 276 1,1
Größe IV 125 74 350 2,3
Größe V 150 87 350 2,9
Stufenlose Feineinstellung mit Schnellspannvorrichtung.
GETRIEBE
L J
ØK H
Hauptabmessungen [mm] Gewicht
Getriebe H J K L [kg]
Größe I 90 43 125 166 1,1
Größe II 107 43 160 190 1,3
Größe III 153 50 250 267 3,1
Größe IV 240 80 400 376 8,9
Größe V 290 80 500 396 9,5
Größe VI 225 90 350 318 16,2
Größe VII 279 123 457 405 30,7
Größe VIII 355 154 610 466 45,2
Größe IX 305 211 500 447 49,0
Größe X 309 263 500 500 74,0
Getriebe mit selbsthemmendem Schneckenrad. Zuordnung Wellenende/Betätigung gemäß EN ISO 5211.
