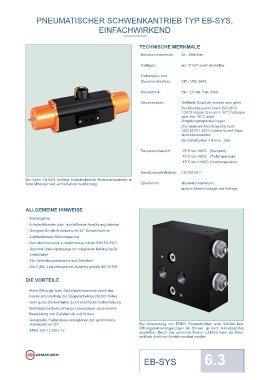

PNEUMATISCHER SCHWENKANTRIEB TYP EB-SYS, PNEUMATISCHER SCHWENKANTRIEB TYP EB-SYS,

EINFACHWIRKEND EINFACHWIRKEND

TECHNISCHE MERKMALE
MATERIALSPEZIFIKATION UND STÜCKLISTE
Drehmomentbereich: 35 - 3590 Nm

Endlagen: auf -8°/+3° exakt einstellbar
21
34
Endschalter- und
11
Steuerventilaufbau: VDI / VDE 3845
19
16 14 13 1 32
Steuerdruck: min. 2,5 bar, max. 8 bar
4
Steuermedium: Gefilterte Druckluft, trocken oder geölt.
Der Drucktaupunkt (nach ISO 8573-
1:2010 Klasse 3) muss ≥ -20°C betragen 26
oder min. 10°C unter 30
Umgebungsteperatur liegen. 7
27
Die maximale Teilchengröße nach
(ISO 8573-1:2010, Klasse 5) darf 40µm 9 33 31
nicht überschreiten. 6
23
Bei Schaltzyklen ≥ 4 /min.: ölen 10
3 17 37/38 15 18 2
5
Temperaturbereich: -20°C bis +80°C (Standard)
-40°C bis +80°C (Tieftemperatur) 8
-15°C bis +120°C (Hochtemperatur) 20
12
Armaturenschnittstelle: EN ISO 5211 22
Die Serie EB-SYS umfasst einfachwirkende Pneumatikantriebe in
federöffnender und -schließender Ausführung. Zylinderrohr: eloxiertes Aluminium,
andere Beschichtungen auf Anfrage.
Nur für EB-SYS (5.1 - 26.1)

ALLGEMEINE HINWEISE EINZELTEILE

- Wartungsfrei Pos. Bezeichnung Stck. Werkstoff Pos. Bezeichnung Stck. Werkstoff
- In federöffnender oder -schließender Ausführung lieferbar 1 Zylinderrohr 1 EN AW 6063-T6 17 D Deckeldichtung 2 70 NBR
- Geeignet für alle Armaturen mit 90° Schwenkwinkel 2 Zylinderkolben 2 Aluminium 18 D Kolben O-Ring 2 70 NBR
3 Zylinderdeckel L 1 Aluminium 19 D O-Ring, obere Welle 1 70 NBR
- Ausblassichere Wellenlagerung
4 Zylinderdeckel R 1 Aluminium 20 D O-Ring, untere Welle 1 70 NBR
- Nenndrehmomente in Abstimmung mit der EN ISO 5211 5 Antriebswelle 1 16 Mn Cr 5 21 D Oberer Sicherungsring 1 C 75 chromatiert
- Optische Stellungsanzeige mit integrierter Betätigung für 6 Schwinge 1 16 Mn Cr 5 22 D Unterer Sicherungsring 1 C 75 chromatiert
Endschalter 7 Wellenlager, oben 1 techn. Polymer/ Ms 23 Bolzen 1 42 Cr Mo 4 V
- Alle Verbindungselemente aus Edelstahl 8 Wellenlager, unten 1 techn. Polymer/ Ms 26 Zylinderkopfschraube 8 A2-70
- SIL 2 (SIL 3 als redundantes System) gemäß IEC 61508 9 Kolbenlager, oben 1 techn. Polymer 27 Anschlagschraube 2 A2-70
10 Kolbenlager, unten 1 techn. Polymer 30 Dichtmutter 2 A2-70
11 Anlauflager, oben 1 techn. Polymer 31 Ventilanschlussplatte 1 Aluminium
DIE VORTEILE 12 Anlauflager, unten 1 techn. Polymer 32 D Formdichtung 1 70 NBR
13 Kolbenbolzen 2 16 Mn Cr S 5 33 Zylinderkopfschraube 2 A2-70
- Hohe Öffnungs- bzw. Schließdrehmomente durch das 14 Laufrolle 2 100 Cr 6 34 Stellungsanzeiger 1 techn. Polymer
Konstruktionsprinzip der Doppelschwinge (Scotch-Yoke) 15 Kolbenführungsband 2 techn. Polymer 37 Federpaket 1 FD Si Cr
- Sehr gutes Gleitverhalten durch mehrfache Kolbenführung 16 Gleitpad 2 techn. Polymer 38 Federpaket 1 FD Si Cr
- Betriebssicherheit und lange Lebensdauer durch exakte Die in der Stückliste mit D gekennzeichneten Teile sind im Standarddichtungssatz enthalten. Technische Änderungen vorbehalten
Bearbeitung von Zylinderrohr und Kolben
- Gekapselte Federpakete ermöglichen den gefahrlosen
Austausch vor Ort Bei Verwendung von EBRO Drosselblöcken sind Schließ.-bzw.
Öffnungszeitverlängerungen bis 60 sek. (je nach Antriebsgröße)
- ATEX: EX II 2 GD c Tx
einstellbar. Durch das genormte Namur Lochbild kann der Dros-
selblock direkt am Antrieb montiert werden
