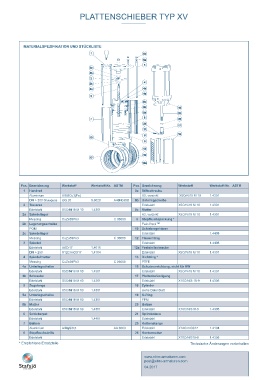

PLATTENSCHIEBER TYP XV PLATTENSCHIEBER TYP XV

TECHNISCHE MERKMALE
MATERIALSPEZIFIKATION UND STÜCKLISTE
Nennweiten: DN 80 - DN 800

Baulänge: DN 80 - DN 300 EN 558 Reihe 20
DN 350 - DN 800 Werksnorm

Flanschanschlussmaß: EN 1092 PN 10
ASME Class 150

Kennzeichnung: EN 19

Dichtheitsprüfung: EN 12266 (Leckrate A)
ISO 5208 Klasse A

Temperaturbereich: max. 180°C

Antriebe: Handrad, Ratsche, Kettenrad,
Schneckengetriebe, Pneumatikzylinder,
Elektromotor, Hydraulikzylinder

Zul. Betriebsdruck: DN 80 - DN 350: 10 bar
DN 400 - DN 600: 6 bar
DN 700 - DN 800: 4 bar

Plattenschieber für Flüssigkeiten mit hoher Stoffkonzentration und
Schüttgüter bis 8 % Konsistenz.
Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
1 Handrad 8a Stiftschraube
Aluminium AlSi9Cu3(Fe) A2, verzinkt X5CrNi18 M 10 1.4301
ALLGEMEINE HINWEISE DN > 300 Grauguss GG 20 0.6020 A48No30B 8b Unterlegscheibe
2 Traverse Edelstahl X5CrNi18 M 10 1.4301
- Stoffbuchspackung TwinPack™ gewährleistet hohe Edelstahl X5CrNi18 M 10 1.4301 8c Mutter
Betriebssicherheit 2a Spindellager A2, verzinkt X5CrNi18 M 10 1.4301
Schieberplatte Messing CuZn39Pb3 C 36000 9 Stopfbuchspackung *
- Beidseitig dichtender Schieber mit vollem Durchgang Stiftschraube 2b Lagerungsscheibe Twin Pack™
- Leichtes Austauschen der Dichtung möglich Mutter und Unterlegscheibe POM 10 Schiebergehäuse
Stopfbuchsbrille
- Wartungsarm 2c Spindellager Edelstahl 1.4408
Messing CuZu39Pb3 C 36000 12 Flanschring
- Höhere Beständigkeit gegen Wasserschläge 3 Spindel Edelstahl 1.4408
- Ein großer Differenzdruck ist möglich Edelstahl X6Cr17 1.4016 12a Feststellschraube
Stopfbuchspackung O-Ring
DN > 250 X12CrmOS17 1.4104 Edelstahl X5CrNi18 M 10 1.4301
4 Spindelmutter 13 Dichtring *
Flanschring Dichtring Messing CuZn39Pb3 C 36000 PTFE
EINSATZGEBIETE, z.B.: 4a Unterlegscheibe 16 Schutzvorrichtung, nicht für HW
Edelstahl X5CrNi18 M 10 1.4301 Edelstahl X5CrNi18 M 10 1.4301
- Prozesstechnik 4b Schraube 17 Plattenbefestigung
Edelstahl X5CrNi18 M 10 1.4301 Edelstahl X10CrNiS 18-9 1.4305
- Papierbrei, Recycling-Zellstoff
5 Zugstange 18 Zylinder
- Granulate, Schüttgüter, Pulver Edelstahl X5CrNi18 M 10 1.4301 siehe Datenblatt
Schiebergehäuse
5a Unterlegscheibe 19 O-Ring
Edelstahl X5CrNi18 M 10 1.4301 FPM
5b Mutter 20 Bolzen
Edelstahl X5CrNi18 M 10 1.4301 Edelstahl X10CrNiS18-9 1.4305
6 Schieberpet 21 Splintbolzen
Edelstahl 1.4401 Edelstahl
7 Balken 25 Kolbenstange
Aluminium AlMgSi0,5 AA 6063 Edelstahl X12CrmOS17 1.4104
8 Stopfbuchsbrille 28 Kontermutter
Edelstahl Edelstahl X10CrNiS18-9 1.4305
* Empfohlene Ersatzteile Technische Änderungen vorbehalten
6.3
XV 5.5 www.ebro-armaturen.com
post@ebro-armaturen.com
XV 04.2017
