PNEUMATISCHER LINEARANTRIEB SC PNEUMATISCHER LINEARANTRIEB SC

TECHNISCHE MERKMALE

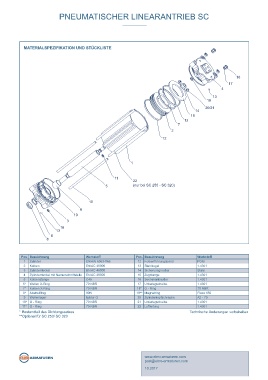

MATERIALSPEZIFIKATION UND STÜCKLISTE
Bauart: Doppeltwirkende pneumatische
Linearantrieb
Kolbendurchmesser: Ø 100
Ø 125
Ø 160
Ø 200 16
Ø 250
Ø 320 17
4
Hubbereich: von 90 mm bis 1030 mm
13
Max. zul. Steuerdruck: 10 bar 18
Temperaturbereich: Standard: -30 bis +100 °C 20/21
Hoch- und Tieftemperaturausführung 14
auf Anfrage 19
12
Leistungsbereich: 4.712 N bis 48.255 N (6 bar)
7
Steuerventilaufbau: Namur, VDI /VDE 3845 2
Steuermedium: saubere und trockene Druckluft 12
gemäß ISO 8573-1: 2010
min. Klasse 3
Andere Steuermedien auf Anfrage
Oberfläche: Gehäuse: eloxiert,
Deckel: pulverbeschichtet 1
Zulassungen /
Zertifikate: erfüllt Anforderungen in Anlehnung an
Die Linearzylinderserie “SC” mit unterschiedlichen Hublängen zum DIN EN 15714-3 11 22
Betätigen von Schiebern umfasst 6 Baugrößen: SC 100 - SC 320.
5 (nur bei SC 250 - SC 320)

15
9
ALLGEMEINE HINWEISE 10
- Integrierte Nut im Gehäuse zur Aufnahme von Endschaltern 3
gemäß ISO 15552 für berührungslose Positionserkennung.
(Standard bis SC 200) 18
13
- Die NAMUR-Schnittstelle für Steuerventil-Direktanbau und die 6
im Gehäuse integrierten Luftkanäle reduzieren den Montage- 8
und Verschlauchungsaufwand auf ein Minimum
- Robuste Kolbenstangenausführung mit Abstreifer
- Optimale Gleiteigenschaften durch exakt geführten Kolben und Pos. Bezeichnung Werkstoff Pos. Bezeichnung Werkstoff
präzise gelagerte Kolbenstange 1 Zylinder EN AW 6063-T66 12 Kolbenführungsband POM
- Wartungsfrei durch Lebensdauerschmierung 2 Kolben EN AC 46000 13 Stahlkugel 1.4301
3 Zylinderdeckel EN AC 46000 14 Sicherunsgmutter Stahl
- Gehäuse aus eloxiertem Aluminium sorgt für optimalen Korro- 4 Zylinderdeckel mit Namurschnittstelle EN AC 46000 15 Zugstange 1.4301
sionsschutz und sehr gute Verschleiß- und Gleiteigenschaften
5 Kolbenstange C45 16 Sechskantmutter 1.4301
-Die beiden Zylinderdeckel, das stranggepresste Gehäuse aus 6* Wellen X-Ring 70 NBR 17 Unterlegscheibe 1.4301
Aluminium, sowie bewährte Edelstahlzugstangen bilden einen 7* Kolben X-Ring 70 NBR 18* O - Ring 70 NBR
kompakten und stabilen Zylinder für einen vielseitigen Einsatz 8* Abstreifring 90N 19** Magnetring Flexo 150
- ATEX: CE Ex II 2G Ex h T6 X Gb 9 Wellenlager Iglidur G 20 Zylinderkopfschraube A2 - 70
CE Ex II 2D Ex h IIIC T80°C X DB 10* O - Ring 70 NBR 21 Unterlegscheibe 1.4301
11* O - Ring 70 NBR 22 Luftleitung 1.4301
* Bestandteil des Dichtungssatzes Technische Änderungen vorbehalten
**Optional für SC 250/ SC 320

Die Namur-Schnittstelle befindet sich auf der Oberseite des
Antriebs.

post@ebro-armaturen.com
SC 6.4 www.ebro-armaturen.com
