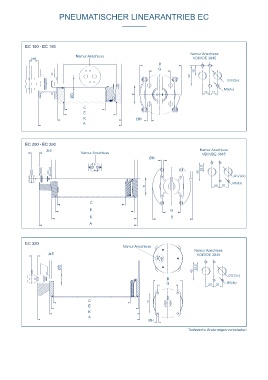

PNEUMATISCHER LINEARANTRIEB EC PNEUMATISCHER LINEARANTRIEB EC

EC 100 - EC 160 Hauptabmessungen [mm] *Füll-
Namur Anschluss Typ Hublänge A B C D E F G H J K Gewicht volumen
Namur Anschluss EC [mm] [kg]
J±5 VDI/VDE 3845 / Hub
B 100 90 213 118 90 20 124 52 61 11 25 158 4,1 0,7
G 100 115 238 118 115 20 149 52 61 11 25 183 4,5 0,9
16
32 100 140 263 118 140 20 173 52 61 11 25 208 4,6 1,1
G¼“(2x) 100 165 288 118 165 20 199 52 61 11 25 233 4,9 1,3
M5(4x) 125 115 285 147 115 32 153 52 61 11 25 198 7,6 1,4
12 12 125 165 335 147 165 32 203 52 61 11 25 248 8,0 2,0
ØD F
160 115 285 188 115 32 153 52 61 11 25 198 10,0 2,3
160 140 310 188 140 32 178 52 61 11 25 223 10,5 2,8
C
E 160 165 335 188 165 32 203 52 61 11 25 248 11,0 3,3
K ØH 160 215 366 188 215 32 253 100 110 13 40 298 13,0 4,3
A 160 270 421 188 270 32 308 100 110 13 40 353 14,0 5,4
160 320 471 188 320 32 358 100 110 13 40 403 15,0 6,4

200 215 432 245 215 40 290 100 110 13 40 338 30 7,4
EC 200 - EC 250 200 270 487 245 270 40 345 100 110 13 40 393 32,5 9,4
J±5 Namur Anschluss
Namur Anschluss VDI/VDE 3845 200 320 537 245 320 40 395 100 110 13 40 443 34,5 11,1
ØH 200 350 567 245 350 40 425 135 135 17 55 473 36 12,1
200 400 637 245 400 40 475 160 160 21 55 523 46 13,9
22,5 200 450 667 245 450 40 525 160 160 21 55 573 50 15,6
45
G½“(2x) 200 550 787 245 550 40 625 160 160 21 55 673 54,5 19,1
M6(4x) 250 350 574 296 350 40 430 135 135 17 55 480 48,0 17,9
F 20 20 250 400 644 296 400 40 480 135 135 17 55 530 58,0 20,4
250 450 694 296 450 40 530 160 160 21 55 580 63,5 23,0
250 500 744 296 500 40 580 160 160 21 55 630 71,0 25,5
C 250 575 819 296 575 40 655 230 230 26 55 705 75,0 29,4
E G 250 630 874 296 630 40 710 200 200 21 55 760 78,5 32,2
250 800 1044 296 800 40 880 230 230 26 55 930 90,0 40,9
K B
A

320 500 731 336 500 40 596 230 230 26 55 625 67,0 39,2
EC 320
Namur Anschluss 320 575 806 336 575 40 671 230 230 26 55 700 70,5 45,1
Namur Anschluss 320 700 931 336 700 40 796 230 230 26 55 825 76,0 54,9
J±5 VDI/VDE 3845 320 715 954 336 715 40 811 230 230 26 55 840 78,0 56,1
320 800 1031 336 800 40 896 230 230 26 80 925 84,0 62,8
ØD 22,5 320 915 1146 336 915 40 1011 230 230 26 80 1040 89,0 71,8
45 320 1030 1261 336 1030 40 1126 230 230 26 80 1155 95,0 80,8
G½“(2x)
B * Füllvolumen / Hub bei 1 atm
G 20 20 M6(4x)

Zug-/ Druckkraft [N]
C F 4 bar 4,5 bar 5 bar 5,5 bar 6 bar
E Typ Aus- Ein- Aus- Ein- Aus- Ein- Aus- Ein- Aus- Ein-
K EC fahren fahren fahren fahren fahren fahren fahren fahren fahren fahren
A 100 3142 3016 3534 3393 3927 3770 4320 4147 4712 4524
ØH 125 4909 4587 5522 5160 6136 5734 6750 6307 7363 6881
160 8042 7721 9048 8686 10053 9651 11058 10616 12064 11581
Technische Änderungen vorbehalten
200 13854 13352 15586 15021 17318 16690 19050 18359 20782 20028
250 20428 19926 22982 22416 25535 24907 28089 27398 30642 29888
320 31385 30882 35308 34742 39231 38602 43154 42463 47077 46323
