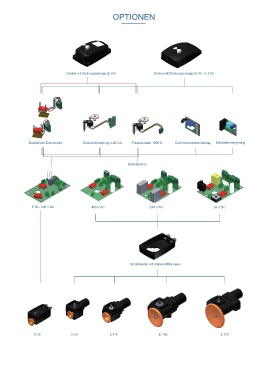

VERMASSUNG E 50 - E 210 OPTIONEN

F

H B A Deckel mit Stellungsanzeige (E 50) Deckel mit Stellungsanzeige (E 65 - E 210)

E

C

I
D
J Zusätzliche Endschalter Stromrückmeldung 4-20 mA Potentiometer 1000 Ω Drehmomentabschaltung Stellzeitverlängerung

Basisplatinen
G

Hauptabmessungen [mm]
Gewicht
Typ A B C D E F G H I J [kg]
E 50 110 149 210 123 87 124 126 42 80 73 5
E 65 119 172 235 123 112 139 125 42 80 78 7 E 50 - 230 V AC 400 V AC 230 V AC 24 V DC
E 110 136 247 257 145 112 139 150 58 125 88 14
E 160 157 280 282 170 112 139 175 89 200 112 25
E 210 212 352 274 162 112 139 240 125 315 84 40
Technische Änderungen vorbehalten

TECHNISCHE MERKMALE
Armaturenschnittstelle: EN ISO 5211
Typ E 50 E 65 E 65 E 65 E 110 E 110 E 110 E 160 E 160 E 160 E 210
DS
GS
GS
WS
DS
GS
DS
WS
DS
WS
WS
Stellzeit von
0° - 90° 25 s 6 s 6 s 6 s 12 s 12 s 6 s 24 s 24 s 12 s 24 s Schaltkasten mit Kabeleinführungen
Nennmoment 40 Nm 100 Nm 100 Nm 100 Nm 400 Nm 400 Nm 360 Nm 1000 Nm 1000 Nm 800 Nm 3500 Nm
Nennstrom 0,15 A 0,7 A 0,3 A 5 A 1,3 A 1,0 A 8,8 A 1,3 A 1,0 A 8,8 A 1 A
Anlaufstrom 0,18 A 1,0 A 0,3 A 8,0 A 2 A 1,8 A 12,5 A 2 A 1,8 A 12,5 A 3,2 A
Aufnahmeleistung 0,04 kW 0,16 kW 0,09 kW 0,08 kW 0,26 kW 0,22 kW 0,4 kW 0,26 kW 0,22 kW 0,4 kW 0,54 kW
Nennspannung 230 V 230 V 400 V 24 V 230 V 400 V 24 V 230 V 400 V 24 V 400 V
*Frequenz 50 Hz 50 Hz 50 Hz - 50 Hz 50 Hz - 50 Hz 50 Hz - 50 Hz
Einschaltdauer 30 % 30 % 30% 30% 30% 30% 30 % 30% 30% 30% 30%
Schutzart IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 IP 67
*Frequenz 60 Hz auf Anfrage
E 50 E 65 E 110 E 160 E 210
