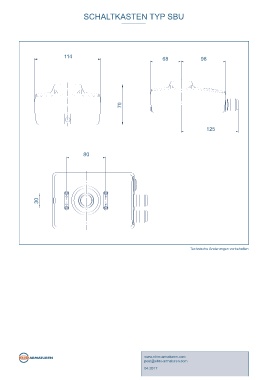

SCHALTKASTEN TYP SBU SCHALTKASTEN TYP SBU

TECHNISCHE MERKMALE

Gehäuse: Aluminium
(pulverbeschichtet) 114 68 98

Dichtung: NBR, optional Silikon

Anschlussart: Farblich codierte doppelpolige Feder-
anschlussklemmen 2,5mm 2

Schutzart: IP 65, IP 67 und IP 68 nach EN 60529
Temperaturbereich: Standard -20°C bis +70°C
Sonderausführung auf Anfrage 70

Schrauben: Edelstahl A4

Sensoren: 2 oder 3 Microschalter 125
2 oder 3 V3 Initiatoren
2 Rundinitiatoren M12 oder M8
Schlitzinitiatoren

Einstellbereich: max. 3 Betätiger sind bis 240° 80
einstellbar

Ventilanschluss: max. 2 Magnetventilspulen
Doppeltwirkender pneumatischer Antrieb mit direkt aufgebautem
Schaltkasten Typ SBU.

30
ALLGEMEINE HINWEISE

- Direktaufbau gem. VDI/VDE 3845. (EB4.1 - EB12.1)
- Brückenaufbau möglich
- Geringes Bauvolumen durch kompakte Bauweise
- Die Betriebsspannung für Mikroschalter ist frei wählbar mit
potentialfreien Wechselkontakten
- Schutz gegen mechanische Beschädigungen durch robustes Technische Änderungen vorbehalten
Aluminiumgehäuse
- Deckelbefestigung mit unverlierbaren Schrauben
- Sensoren und Magnetventil verfügen über separate
Klemmleisten
- Farblich kodierte, zweipolige Federzugklemmen
- Beschriftung der Klemmstellen direkt auf der Platine
- Klemmenplan im Gehäusedeckel
- Einbaulage beliebig
- 360° Fernstellungsanzeige

Optional:
Schaltkästen mit Membran für Schaltraumbelüftung (Bild oben) und
mit M12 Steckanschluss (Bild unten).

post@ebro-armaturen.com
SBU 7.1 www.ebro-armaturen.com
04.2017
