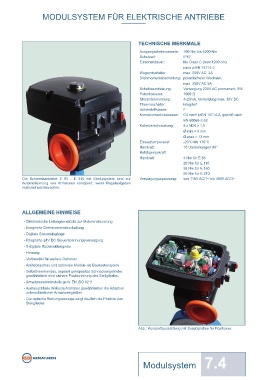

MODULSYSTEM FÜR ELEKTRISCHE ANTRIEBE BESTELLCODES

TECHNISCHE MERKMALE Standard Optionen

Ausgangsdrehmomente: 100 Nm bis 4000 Nm Digitale Digitale Stromrück-
Schutzart: IP67 Bestellcode Basisplatine Fernsteuer- Rückmel- Zusätzliche meldung Vorort- Positioner
Einschaltdauer: bis Class C (max.1200 c/n) PI.E71-Local eingänge dungen Endschalter 4-20mA steuerung PI.E71-POS
nach prEN 15714-2
Wegendschalter: max. 250V AC, 3A Wechselstrom Drehstrom
Drehmomentabschaltung: potentialfreier Wechsler, M71-WS-001-40 M71-DS-001-40 X X X
max. 250V AC 5A M71-WS-002-40 M71-DS-002-40 X X X X
Schaltraumheizung: Versorgung 230V AC permanent, 5W M71-WS-003-40 M71-DS-003-40 X X X X
Potentiometer: 1000 Ω M71-WS-004-40 M71-DS-004-40 X X X X
Stromrückmeldung: 4-20mA, Versorgung max. 30V DC M71-WS-005-40 M71-DS-005-40 X X X X X
Thermoschalter: integriert M71-WS-006-40 M71-DS-006-40 X X X X X
Isolierstoffklasse: F M71-WS-007-40 M71-DS-007-40 X X X X X
Korrosionsschutzklasse: C4 nach prEN 15714-2, geprüft nach M71-WS-008-40 M71-DS-008-40 X X X X X X
EN 60068-2-52 M71-WS-009-40 M71-DS-009-40 X X X*
Kabelverschraubung: 4 x M20 x 1,5 M71-WS-010-40 M71-DS-010-40 X X X X*
Ø-min = 6 mm M71-WS-011-40 M71-DS-011-40 X X X X*
Ø-max = 13 mm M71-WS-012-40 M71-DS-012-40 X X X X*
Einsatztemperatur: -20°C bis +70°C M71-WS-013-40 M71-DS-013-40 X X X X X X*
X
M71-DS-014-40
M71-WS-014-40
X
X*
X
Handrad: 15 Umdrehungen 90°
Betätigungskraft M71-WS-015-40 M71-DS-015-40 X X X X X X*
X
X*
X
M71-WS-016-40
M71-DS-016-40
X
X
Handrad: 4 Nm für E 65
20 Nm für E 110 * Wenn der Positioner installiert ist, werden die Fernsteuereinträge abgeschaltet.
35 Nm für E 160
50 Nm für E 210
Die Schwenkantriebe E 65 - E 210 mit Modulsystem sind zur Versorgungsspannung: von 110V AC/1~ bis 480V AC/3~ Antriebe mit Not-Öffnungs-/Not-Schließfunktion
Automatisierung von Armaturen konzipiert, wenn Regelaufgaben
realisiert werden sollen.
Gleichstrom
M71-GS-100-40 Pl.E71-GS X ohne zusätzliches Ladenetzteil für Akkuladung
M71-GS-200-40 Pl.E71-GS X mit zusätzlichem Ladenetzteil für Akkuladung
ALLGEMEINE HINWEISE
- Elektronische Leitungsendstufe zur Motorensteuerung
- Integrierte Drehmomentabschaltung
- Digitale Steuereingänge
- Integrierte 24V DC Steuerspannungsversorgung
- 5 digitale Rückmeldesignale
- Heizung
- Vorbereitet für weitere Optionen
- Antriebsaufbau und optionale Module als Baukastensytem
- Selbsthemmendes, separat gekapseltes Schneckengetriebe
gewährleistet eine sichere Positionierung des Stellgliedes.
- Armaturenschnittstelle gem. EN ISO 5211
- Austauschbare Wellenaufnahmen gewährleisten die Adaption
unterschiedlicher Armaturengrößen
- Die optische Stellungsanzeige zeigt deutlich die Position des
Stellgliedes

Abb.: Komplettausstattung mit Zusatzplatine für Positioner. Bei Stromausfall fährt dieser Antrieb eine definierte Notposition an.

post@ebro-armaturen.com
Modulsystem 7.4 www.ebro-armaturen.com
