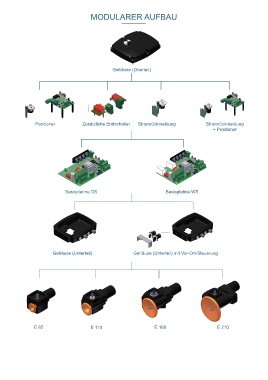

VERMASSUNG MODULSYSTEM MODULARER AUFBAU

A B

Gehäuse (Oberteil)

Positioner Zusätzliche Endschalter Stromrückmeldung Stromrückmeldung
+ Positioner

F H

E

C
Basisplatine DS Basisplatine WS
Ø I
D
J

G

Gehäuse (Unterteil) Gehäuse (Unterteil) mit Vor-Ort-Steuerung

Hauptabmessungen [mm]
Typ A B C D E G H ØI J Kopfflansch
E 65 119 171 255 123 132 125 42 80 78 F04, F05, F07
E 110 136 247 277 145 132 150 58 125 88 F07, F10
E 160 157 280 302 170 132 175 89 200 112 F10, F12, F16
E 210 212 352 294 162 132 240 125 315 84 F12, F14, F16
Technische Änderungen vorbehalten

E 65 E 110 E 160 E 210
