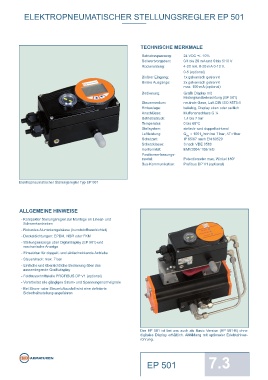

Page 226 - Katalog_DE

ELEKTROPNEUMATISCHER STELLUNGSREGLER EP 501

TECHNISCHE MERKMALE

Betriebsspannung: 24 VDC +/- 10%
Sollwertvorgaben: 0/4 bis 20 mA und 0 bis 5/10 V
Rückmeldung: 4-20 mA, 0-20 mA 0-10 V,
0-5 (optional)
Binärer Eingang: 1x galvanisch getrennt
Binäre Ausgänge: 2x galvanisch getrennt
max. 100 mA (optional)
Bedienung: Grafik Display mit
Hintergrundbeleuchtung (EP 501)
Steuermedium: neutrale Gase, Luft DIN ISO 8573-1
Einbaulage: beliebig, Display oben oder seitlich
Anschlüsse: Muffenanschluss G ¼
Betriebsdruck: 1,4 bis 7 bar
Temperatur: 0 bis 60°C
Stellsystem: einfach- und doppeltwirkend
Luftleistung: Q = 100 l /min bei 7 bar; ∆T=1bar
Nn N
Schutzart: IP 65/67 nach EN 60529
Schutzklasse: 3 nach VDE 0580
Konformität: EMV2004/ 108/ EG
Positionserfassungs-
modul: Potentiometer max. Winkel 180°
Bus-Kommunikation: Profibus DP V1 (optional)

Elektropneumatischer Stellungsregler Typ EP 501

ALLGEMEINE HINWEISE
- Kompakter Stellungsregler zur Montage an Linear- und
Schwenkantrieben
- Robustes Aluminiumgehäuse (kunststoffbeschichtet)
- Deckeldichtungen: EPDM, NBR oder FKM
- Stellungsanzeige über Digitaldisplay (EP 501) und
mechanische Anzeige
- Einsetzbar für doppelt- und einfachwirkende Antriebe
- Steuerdruck: max. 7 bar
- Einfache und übersichtliche Bedienung über das
aussenliegende Grafikdisplay
- Feldbusschnittstelle PROFIBUS DP V1 (optional)
- Verarbeitet alle gängigen Strom- und Spannungsnormsignale
- Bei Strom- oder Steuerluftausfall wird eine definierte
Sicherheitsstellung angefahren

Der EP 501 ist bei uns auch als Basic Version (EP 501-B) ohne
digitales Display erhältlich. Abbildung mit optionaler Edelstahlver-
rohrung.

EP 501 7.3
