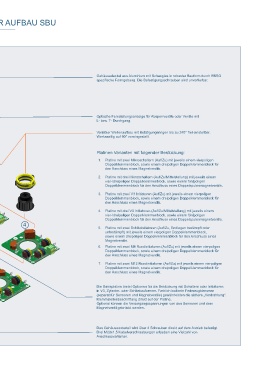

MODULARER AUFBAU SBU

Gehäusedeckel aus Aluminium mit Schauglas in robuster Bauform durch EBRO
spezifische Formgebung. Die Befestigungsschrauben sind unverlierbar.

Optische Fernstellungsanzeige für Absperrventile oder Ventile mit
L- bzw. T- Durchgang.

Variabler Wellenaufbau mit Betätigungsringen bis zu 240° frei einstellbar.
Werksseitig auf 90° voreingestellt.

6
Platinen Varianten mit folgender Bestückung:

1. Platine mit zwei Mikroschaltern (Auf/Zu) mit jeweils einem vierpoligen
Doppelklemmenblock, sowie einem dreipoligen Doppelklemmenblock für
den Anschluss eines Magnetventils.
7 2. Platine mit drei Mikroschaltern (Auf/Zu/Mittelstellung) mit jeweils einem
vier-/dreipoligen Doppelklemmenblock, sowie einem fünfpoligen
Doppelklemmenblock für den Anschluss eines Doppelspulenmagnetventils.
2
3. Platine mit zwei V3 Initiatoren (Auf/Zu) mit jeweils einem vierpoligen
Doppelklemmenblock, sowie einem dreipoligen Doppelklemmenblock für
5 den Anschluss eines Magnetventils.

4. Platine mit drei V3 Initiatoren (Auf/Zu/Mittelstellung) mit jeweils einem
vier-/dreipoligen Doppelklemmenblock, sowie einem fünfpoligen
Doppelklemmenblock für den Anschluss eines Doppelspulenmagnetventils.
4
1 5. Platine mit zwei Schlitzinitiatoren (Auf/Zu, Endlagen bedämpft oder
unbedämpft) mit jeweils einem vierpoligen Doppelklemmenblock,
sowie einem dreipoligen Doppelklemmenblock für den Anschluss eines
Magnetventils.
6. Platine mit zwei M8 Rundinitiatoren (Auf/Zu) mit jeweils einem vierpoligen
Doppelklemmenblock, sowie einem dreipoligen Doppelklemmenblock für
den Anschluss eines Magnetventils.
3 7. Platine mit zwei M12 Rundinitiatoren (Auf/Zu) mit jeweils einem vierpoligen
Doppelklemmenblock, sowie einem dreipoligen Doppelklemmenblock für
den Anschluss eines Magnetventils.

Die Basisplatine bietet Optionen für die Bestückung mit Schaltern oder Initiatoren
in V3, Zylinder- oder Schltzbauformen. Farblich kodierte Federzugklemmen
(separat für Sensoren und Magnetventile) gewährleisten die sichere „Verdrahtung“.
Klemmstellenbeschriftung direkt auf der Platine.
Optional können die Versorgungsspannungen von den Sensoren und dem
Magnetventil gebrückt werden.

Das Gehäuseunterteil wird über 4 Schrauben direkt auf dem Antrieb befestigt.
Drei M20x1,5 Kabelverschraubungen erlauben eine Vielzahl von
Anschlussvarianten.
