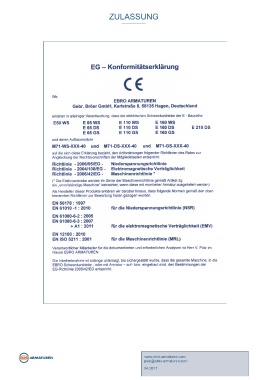

ELEKTRISCHER SCHWENKANTRIEB TYP E 50 - E 210 ZULASSUNG
TECHNISCHE MERKMALE
Antriebsgrößen: E 50 - E 210
Einschaltdauer: Klasse C nach prEN WI69000095
Schnittstelle: EN ISO 5211
Stellzeiten: 6 s - 180 s
Korrosionsschutzklasse: C4 nach prEN WI 6900095
geprüft nach EN 600068-2-52
Schutzart: IP 67 nach EN IEC 60529
Isolierstoffklasse: F
Wegendschalter: max. 250 V AC, 3 A für DS-Antriebe
max. 250 V AC, 3 A für WS-Antriebe
max. 24 V DC, 10 A für GS-Antriebe
Einsatztemperatur: -20°C bis +70°C
Kabelverschraubung: 2 x M20 x 1,5; Ø min = 6 mm,
Ø max = 13 mm
Handrad: 15 Umdrehungen für 90°
Betätigungskraft: 8 Nm für E 50
4 Nm für E 65
20 Nm für E 110
35 Nm für E 160
50 Nm für E 210
E 65 und E 110.
ALLGEMEINE HINWEISE
- Robustes Gehäuse aus Aluminium (pulverbeschichtet)
- Komplett kugelgelagertes Schneckengetriebe
- Sichere Arretierung durch Selbsthemmung
- Austauschbare Kupplungsnüsse zum Aufbau auf verschiedene
Wellenenden
- Mechanische Stellungsanzeigscheibe zur optischen Kontrolle
der Klappenpostition
- Motor mit thermischen Wicklungsschutzschaltern
- Handrad gestattet sofortigen Handnotbetrieb bei etwaigen
Störungen
- Wartungsfrei, Lebensdauerfettfüllung
EINSATZGEBIETE, z.B.:
- Wasser- und Abwassertechnik
- Chemische Industrie
- Fahrzeugbau
- Gebäudetechnik
- Allerorts einsetzbar, wo Absperrklappen eingebaut werden
E 160 und E 210.
post@ebro-armaturen.com
E 50 - E 210 6.5 www.ebro-armaturen.com
04.2017
