PNEUMATISCHER LINEARANTRIEB EC PNEUMATISCHER LINEARANTRIEB EC

TECHNISCHE MERKMALE

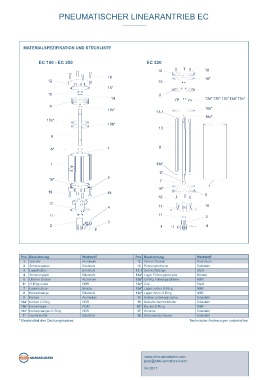

MATERIALSPEZIFIKATION UND STÜCKLISTE
Bauart: Doppeltwirkende pneumatische
Linearzylinder
Kolbendurchmesser: Ø 100 EC 100 - EC 250 EC 320
Ø 125
Ø 160 12 18
Ø 200 18
Ø 250 12 15 16*
Ø 320
16*
Hubbereich: von 90 mm bis 1030 mm
15 9
Max. zul. Steuerdruck: 10 bar 14 13a* 13b* 13c*13d* 13e*
Temperaturbereich: Standard: -20 bis +80 °C 9 10a*
Hoch- und Tieftemperaturausführung 10c* 13.1
auf Anfrage 10c*
10a*
Leistungsbereich: 4.524 N bis 46.322 N (6 bar) 10b*
Steuerventilaufbau: Namur, VDI /VDE 3845 13
Steuermedium: saubere und trockene Druckluft 8
gemäß ISO 8573-1: 2010
min. Klasse 3 7 8
Andere Steuermedien auf Anfrage 6*
Befestigungsflansch: gemäß EN ISO 5211
Oberfläche: Gehäuse: eloxiert, 1 13b*
Deckel: pulverbeschichtet
6*
Zulassungen / erfüllt Anforderungen der DIN EN
Die Linearzylinderserie “EC” umfasst 6 Baugrößen: Zertifikate: 15714-3 (TÜV-Konformität bestätigt 16* 5 7
EC 100 - EC 320. durch den TÜV Rheinland)
16* 1
18 18
18 5
17 17 18
ALLGEMEINE HINWEISE 4
- Integrierte Nut im Gehäuse zur Aufnahme von Endschaltern 11 11 2
gemäß ISO 15552 für berührungslose Positionserkennung 3
bei Verwendung magnetischer Kolben (optional) 2 3 4
- Die NAMUR-Schnittstelle für Steuerventil-Direktanbau und die
im Gehäuse integrierten Luftkanäle reduzieren den Montage-
und Verschlauchungsaufwand auf ein Minimum
- Robuste Kolbenstangenausführung in Edelstahl
- Optimale Gleiteigenschaften durch exakt geführte Kolben und
präzise gelagerte Kolbenstange Pos. Bezeichnung Werkstoff Pos. Bezeichnung Werkstoff
1 Zylinder Aluminum 12 Oberer Deckel Aluminium
- Wartungsarm durch Lebensdauerschmierung
2 Schiebergabel Edelstahl 13 Führungsschiene Edelstahl
- Geringes Gewicht durch Aluminium-Leichtbauweise 3 Lagerbolzen Edelstahl 13.1 Druckluftstange Stahl
- Gehäuse innen und außen aus eloxiertem Aluminium sorgt für 4 Sicherungspin Edelstahl 13a* Lager Führungsschiene Bronze
optimale Verschleiß- und Gleiteigenschaften 5 Unterer Deckel Aluminum 13b* O-Ring Führungsschiene NBR
6* O-Ring unten NBR 13c* Clip Stahl
- Die Deckel und das stranggepresste Gehäuse aus Aluminium 7 Lagerbuchse Bronze 13d* Lager außen O-Ring NBR
bilden einen kompakten und stabilen Zylinder für einen vielseiti- 8 Kolbenstange Edelstahl 13e* Lager innen O-Ring NBR
gen Einsatz
9 Kolben Aluminium 14 Kolben Unterlegscheibe Edelstahl
Selbstsichernde Mutter
15
OPTIONEN: 10a* Kolben O-Ring NBR 16* Deckel O-Ring Edelstahl
POM
10b* Kolbenlager
NBR
- Einfachwirkende Funktion 10c* Kolbenstangen O-Ring NBR 17 Konsole Edelstahl
11 Kontermutter Edelstahl 18 Sechskantschraube Edelstahl
- Endlagendämpfung * Bestandteil des Dichtungssatzes Technische Änderungen vorbehalten
- Einstellbarer Hub
- Handnotbetätigung Integrierte Gehäusenut und Namur-Schnittstelle.
- Spezielle Oberflächenbeschichtung
- Schnellschlussfunktion

post@ebro-armaturen.com
EC 6.4 www.ebro-armaturen.com
