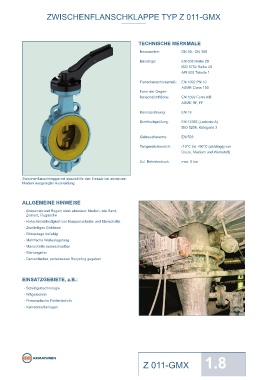

ZWISCHENFLANSCHKLAPPE TYP Z 011-GMX ZWISCHENFLANSCHKLAPPE TYP Z 011-GMX

TECHNISCHE MERKMALE DREHMOMENTE Drehmoment für druckabgestufe Scheiben

Nennweiten: DN 50 - DN 300 - Die in der Tabelle aufgeführten DN Size
Werte sind bei flüssigen/ [mm] [in] 6 bar Scheibe
2
Baulänge: EN 558 Reihe 20 schmierenden Medien ermittelte 50 2½ 16
Losbrechmomente.
65
21
ISO 5752 Reihe 20 80 3 25
API 609 Tabelle 1 - Diese sind als Richtwerte zu
betrachten, da die tatsächlichen 100 4 43
Flanschanschlussmaß: EN 1092 PN 10 Drehmomente von 125 5 73
ASME Class 150 verschiedenen Faktoren wie 150 6 145
Form der Gegen- z.B.: Betriebsdruck, Medium, 200 8 260
Manschettenqualität … etc.
flanschdichtfläche: EN 1092 Form A/B abhängen. 250 10 367
ASME RF, FF 300 12 667
- Bei der Ermittlung von Alle Angaben in Nm
Kennzeichnung: EN 19 konkreten Drehmomenten für
Ihren Einsatzfall helfen Ihnen
Dichtheitsprüfung: EN 12266 (Leckrate A) unsere Techniker gern.
ISO 5208, Kategorie 3 - Pulverförmige (nicht
schmierende) Medien Md x 1,3
Gebrauchsnorm: EN 593
- Trockene Gase/höher viskose
Temperaturbereich: -10°C bis +90°C (abhängig von Flüssigkeiten Md x 1,2
Druck, Medium und Werkstoff)
Zul. Betriebsdruck: max. 6 bar

Zwischenflanschklappe mit speziell für den Einsatz bei abrasiven
Medien ausgelegter Auskleidung.

K -WERTE Öffnungswinkel α°
v
ALLGEMEINE HINWEISE - Der K -Wert [m³/h] gibt den DN Size
v
Wasserdurchfluss bei einer [mm] [in] 20° 30° 40° 50° 60° 70° 80° 90°
- Absperren und Regeln stark abrasiver Medien, wie Sand, Temperatur von 5°C bis 30°C 50 2 1,2 8 13 22 38 50 65 85
Zement, Flugasche und einem ∆p von 1 bar an 65 2½ 2 9 22 42 77 115 170 215
- Hohe Abriebfestigkeit von Klappenscheibe und Manschette 80 3 8 24 50 95 150 240 330 420
- Angegebener Kv-Wert basiert
- Zweiteiliges Gehäuse auf den Messungen vom 100 4 13 28 65 130 180 340 550 800
- Einbaulage beliebig Delfter Hydraulics Laboratory, 125 5 26 65 130 230 350 530 870 1010
Holland 150 6 35 90 200 360 640 900 1350 2100
- Mehrfache Wellenlagerung
- Manschette auswechselbar - Zul. Strömungsgeschwindigkeit 200 8 43 180 350 580 1000 1600 3000 4000
Vmax 4,5 m/s für Flüssigkeit, 250 10 125 360 660 1100 1800 3100 5300 6400
- Wartungsfrei Vmax 70 m/s für Gase 300 12 200 550 1000 1600 2600 5000 7500 8500
- Demontierbar, sortenreines Recycling gegeben Technische Änderungen vorbehalten
- Drosselfunktionen sind im Stell-
winkel von 30° bis 70° möglich

- Vermeiden Sie Kavitation
EINSATZGEBIETE, z.B.:
Bei Regelfunktionen helfen wir
- Schüttguttechnologie Ihnen gerne mit einer präzisen
- Wägetechnik Auslegung weiter.
- Pneumatische Fördertechnik
- Kernschließanlagen

post@ebro-armaturen.com
Z 011-GMX 1.8 www.ebro-armaturen.com
