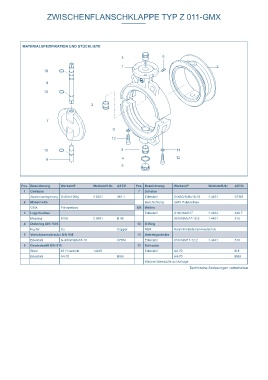

ZWISCHENFLANSCHKLAPPE TYP Z 011-GMX ZWISCHENFLANSCHKLAPPE TYP Z 011-GMX

Ø F MATERIALSPEZIFIKATION UND STÜCKLISTE
Ø J
□G 3 6

H 2 H 1 10 1 2

8

10
A
3

C
Ø Di
Ø D Z 7
11

12
B
10 3 11

9 4 12
E 5
Z 011-GMX mit freiem Wellenende

Hauptabmessungen [mm] Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
DN Size A B C D Di E F Flansch G H1 H2 J Z Gewicht 1 Gehäuse 7 Scheibe
[mm] [in] [kg] Aluminiumlegierung G-AlSo10Mg 3.2381 361.1 Edelstahl G-X6CrNiMo18-10 1.4401 CF8M
50 2 126 84 210 105 49 43 90 F07 12 20 38 16 24 1,6 2 Manschette Beschichtung GMX Polyurethan
65 2½ 134 93 227 125 64,3 46 90 F07 12 20 38 16 45 1,9 GMX Polyurethan 8/9 Wellen
80 3 140 104 244 140 78,2 46 90 F07 12 20 38 16 64 2,2 3 Lagerbuchse Edelstahl X14CrMoS17 1.4404 430 F
100 4 150 115 265 160 98,6 52 90 F07 12 20 38 16 84 2,8 Messing M 58 2.0401 B 45 X5CrNiMo17-12-2 1.4401 316
125 5 163 127 290 190 123,6 56 90 F07 12 20 38 16 111 3,5 4 Dichtring DIN 7603 10 O-Ring
150 6 193 150 343 217 148,5 56 90 F07 16 20 38 20 138 4,6 Kupfer Cu Copper NBR Acrylnitril-Butadien-Kautschuk
200 8 218 176 394 272 198,2 60 90 F07 16 20 38 20 190 6,8 5 Verschlussschraube DIN 908 11 Unterlegscheibe
250 10 266 212 478 327 250 68 125 F10 24 20 38 30 240 12,3 Edelstahl G-X6CrNiMo18-10 CF8M Edelstahl X5CrNiM17-12-2 1.4401 316
300 12 293 237 530 377 297 78 125 F10 24 20 38 30 289 17,0 6 Gewindestift DIN 915 12 Schraube
Technische Änderungen vorbehalten Stahl 45 H verzinkt 14408 Edelstahl A2-70 B 8
Edelstahl A4-70 B8M A4-70 B8M
Weitere Werkstoffe auf Anfrage
