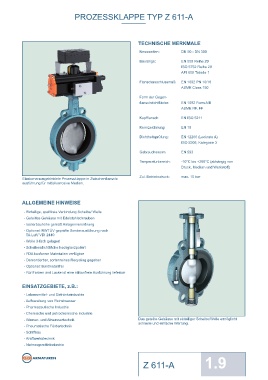

PROZESSKLAPPE TYP Z 611-A PROZESSKLAPPE TYP Z 611-A

TECHNISCHE MERKMALE DREHMOMENTE

Nennweiten: DN 50 - DN 300 - Die in der Tabelle aufgeführten
Werte sind bei flüssigen/
Baulänge: EN 558 Reihe 20 schmierenden Medien ermittelte
Losbrechmomente.
ISO 5752 Reihe 20
API 609 Tabelle 1 - Diese sind als Richtwerte zu
betrachten, da die tatsächlichen DN [mm] 50 65 80 100 125 150 200 250 300
Flanschanschlussmaß: EN 1092 PN 10/16 Drehmomente von Size [in] 2 2½ 3 4 5 6 8 10 12
ASME Class 150 verschiedenen Faktoren wie MD [Nm] 7 15 18 28 45 110 140 200 280
z.B.: Betriebsdruck, Medium,
Manschettenqualität … etc.
Form der Gegen- abhängen.
flanschdichtfläche: EN 1092 Form A/B
ASME RF, FF - Bei der Ermittlung von
konkreten Drehmomenten für
Ihren Einsatzfall helfen Ihnen
Kopfflansch: EN ISO 5211 unsere Techniker gern.

Kennzeichnung: EN 19 - Pulverförmige (nicht
schmierende) Medien Md x 1,3
Dichtheitsprüfung: EN 12266 (Leckrate A)
ISO 5208, Kategorie 3 - Trockene Gase/höher viskose
Flüssigkeiten Md x 1,2
Gebrauchsnorm: EN 593
Temperaturbereich: -10°C bis +200°C (abhängig von
Druck, Medium und Werkstoff)
Zul. Betriebsdruck: max. 10 bar
Elastomerausgekleidete Prozessklappe in Zwischenflansch-
ausführung für mittelkorrosive Medien.

K -WERTE Öffnungswinkel α°
v
ALLGEMEINE HINWEISE - Der K -Wert [m³/h] gibt den DN Size
v
Wasserdurchfluss bei einer [mm] [in] 20° 30° 40° 50° 60° 70° 80° 90°
- Einteilige, spaltfreie Verbindung Scheibe/ Welle Temperatur von 5°C bis 30°C 50 2 1,2 8 13 22 38 50 65 85
und einem ∆p von 1 bar an 65 2½ 2 9 22 42 77 115 170 215
- Geteiltes Gehäuse mit Edelstahlschrauben
95
80
8
- Isolierbauhöhe gemäß Anlagenverordnung - Angegebener Kv-Wert basiert 100 3 4 13 24 50 130 150 240 330 420
180
65
340
550
800
28
- Optional: RWTÜV geprüfte Sonderausführung nach auf den Messungen vom 125 5 26 65 130 230 350 530 870 1010
Delfter Hydraulics Laboratory,
TA-Luft/ VDI 2440 Holland 150 6 35 90 200 360 640 900 1350 2100
- Welle 3-fach gelagert
- Zul. Strömungsgeschwindigkeit 200 8 43 180 350 580 1000 1600 3000 4000
- Scheibendichtfläche hochglanzpoliert
Vmax 4,5 m/s für Flüssigkeit, 250 10 125 360 660 1100 1800 3100 5300 6400
- FDA konforme Materialien verfügbar Vmax 70 m/s für Gase 300 12 200 550 1000 1600 2600 5000 7500 8500
- Demontierbar, sortenreines Recycling gegeben - Drosselfunktionen sind im Stell- Technische Änderungen vorbehalten
- Optional: Buntmetallfrei winkel von 30° bis 70° möglich.
- Für Farben und Lacke ist eine silikonfreie Ausführung lieferbar Vermeiden Sie Kavitation.
Bei Regelfunktionen helfen wir
Ihnen gerne mit einer präzisen
EINSATZGEBIETE, z.B.: Auslegung weiter.
- Lebensmittel- und Getränkeindustrie
- Aufbereitung von Reinstwasser
- Pharmazeutische Industrie
- Chemische und petrochemische Industrie
- Wasser- und Abwassertechnik Das geteilte Gehäuse mit einteiliger Scheibe/Welle ermöglicht
schnelle und einfache Wartung.
- Pneumatische Fördertechnik
- Schiffbau
- Kraftwerkstechnik
- Nahrungsmittelindustrie

post@ebro-armaturen.com
Z 611-A 1.9 www.ebro-armaturen.com
