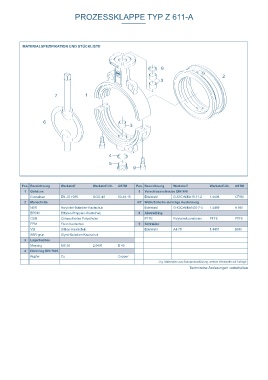

PROZESSKLAPPE TYP Z 611-A PROZESSKLAPPE TYP Z 611-A

MATERIALSPEZIFIKATION UND STÜCKLISTE

Z 611-A mit freiem Wellenende gem. EN ISO 5211

Hauptabmessungen [mm] Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
DN Size Gewicht 1 Gehäuse 5 Verschlussschraube DIN 908
[mm] [in] A B C D Di E F Flansch G H1 H2 Z* [kg] Gusseisen EN-JS 1030 GGG-40 60-40-18 Edelstahl G-X5CrNiMo19-11-2 1.4408 CF8M
50 2 126 84 210 112 49 43 54 F04 11 13,5 19 25 2,2 2 Manschette 6/7 Welle/Scheibe einteilige Ausführung
65 2½ 134 93 227 120 64 46 54 F04 11 13,5 19 45 2,9 NBR Acrylnitril-Butadien-Kautschuk Edelstahl G-X2CrNiMoN26-7-4 1.4469 A 995
80 3 157 104 261 138 79 46 65 F05 14 17 25 64 4,0 EPDM Ethylen-Propylen-Kautschuk 8 Abstreifring
100 4 167 115 282 160 99 52 65 F05 14 17 25 84 5,2 CSM Chlorsulfiertes Polyethylen PTFE Polytetrafluorethylen PTFE PTFE
125 5 180 127 307 190 124 56 65 F05 14 17 25 110 6,9 FPM Fluor-Kautschuk 9 Schraube
150 6 203 150 353 215 149 56 88 F07 17 20 30 138 9,5 VSI Silikon-Kautschuk Edelstahl A4-70 1.4401 B8M
200 8 228 176 404 269 199 60 88 F07 17 20 30 189 13,2 SBR-grün Styrol-Butadien-Kautschuk
250 10 266 212 478 324 249 68 125 F10 22 23,5 39 239 22,5 3 Lagerbuchse
300 12 291 237 528 374 297 78 125 F10 22 23,5 39 286 31,5 Messing MS 58 2.0401 B 45
* Scheibenaustrittsmaß Technische Änderungen vorbehalten 4 Dichtring DIN 7603
Kupfer Cu Copper
O.g. Materialien aus Standardausführung, weitere Werkstoffe auf Anfrage
Technische Änderungen vorbehalten
