PROZESSKLAPPE TYP Z 611-A        PROZESSKLAPPE TYP Z 611-A






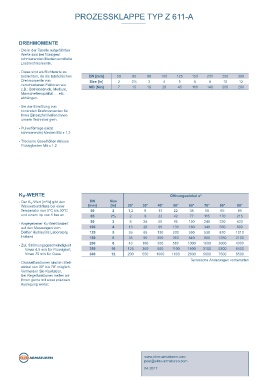

 TECHNISCHE MERKMALE  DREHMOMENTE

 Nennweiten:  DN 50 - DN 300  - Die in der Tabelle aufgeführten
           Werte sind bei flüssigen/
           schmierenden Medien ermittelte
 Baulänge:  EN 558 Reihe 20    Losbrechmomente.
 ISO 5752 Reihe 20
 API 609 Tabelle 1  - Diese sind als Richtwerte zu
           betrachten, da die tatsächlichen   DN [mm]  50   65    80     100    125   150    200    250    300
 Flanschanschlussmaß:  EN 1092 PN 10/16    Drehmomente von   Size [in]  2  2½  3  4  5  6     8     10     12
 ASME Class 150    verschiedenen Faktoren wie   MD [Nm]  7  15    18     28     45    110    140    200    280
           z.B.: Betriebsdruck, Medium,
           Manschettenqualität … etc.
 Form der Gegen-    abhängen.
 flanschdichtfläche:  EN 1092 Form A/B
 ASME RF, FF  - Bei der Ermittlung von
           konkreten Drehmomenten für
           Ihren Einsatzfall helfen Ihnen
 Kopfflansch:  EN ISO 5211    unsere Techniker gern.
 Kennzeichnung:  EN 19  - Pulverförmige (nicht
           schmierende) Medien Md x 1,3
 Dichtheitsprüfung:  EN 12266 (Leckrate A)
 ISO 5208, Kategorie 3  - Trockene Gase/höher viskose
           Flüssigkeiten Md x 1,2
 Gebrauchsnorm:  EN 593

 Temperaturbereich:  -10°C bis +200°C (abhängig von
 Druck, Medium und Werkstoff)
 Zul. Betriebsdruck:  max. 10 bar
 Elastomerausgekleidete Prozessklappe in Zwischenflansch-
 ausführung für mittelkorrosive Medien.

         K -WERTE                                                            Öffnungswinkel α°
           v
 ALLGEMEINE HINWEISE  - Der K -Wert [m³/h] gibt den   DN  Size
               v
           Wasserdurchfluss bei einer   [mm]      [in]    20°   30°    40°    50°    60°    70°    80°    90°
 - Einteilige, spaltfreie Verbindung Scheibe/ Welle     Temperatur von 5°C bis 30°C   50  2  1,2  8  13  22  38  50  65  85
           und einem ∆p von 1 bar an     65       2½       2     9     22     42     77     115    170    215
 - Geteiltes Gehäuse mit Edelstahlschrauben
 - Isolierbauhöhe gemäß Anlagenverordnung  - Angegebener Kv-Wert basiert  80  3  8  24  50  95  150  240  330  420
           auf den Messungen vom         100       4      13     28    65     130    180    340    550    800
 - Optional: RWTÜV geprüfte Sonderausführung nach     Delfter Hydraulics Laboratory,   125  5  26  65  130  230  350  530  870  1010
   TA-Luft/ VDI 2440
           Holland                       150       6      35     90    200    360    640    900   1350    2100
 - Welle 3-fach gelagert                 200       8      43    180    350    580   1000   1600   3000    4000
 - Scheibendichtfläche hochglanzpoliert  - Zul. Strömungsgeschwindigkeit
               Vmax 4,5 m/s für Flüssigkeit,  250  10     125   360    660   1100   1800   3100   5300    6400
 - FDA konforme Materialien verfügbar        Vmax 70 m/s für Gase  300  12  200  550  1000  1600  2600  5000  7500  8500
 - Demontierbar, sortenreines Recycling gegeben                                       Technische Änderungen vorbehalten
         - Drosselfunktionen sind im Stell-
 - Optional: Buntmetallfrei    winkel von 30° bis 70° möglich.
 - Für Farben und Lacke ist eine silikonfreie Ausführung lieferbar    Vermeiden Sie Kavitation.
           Bei Regelfunktionen helfen wir
           Ihnen gerne mit einer präzisen
 EINSATZGEBIETE, z.B.:    Auslegung weiter.

 - Lebensmittel- und Getränkeindustrie
 - Aufbereitung von Reinstwasser
 - Pharmazeutische Industrie
 - Chemische und petrochemische Industrie
 - Wasser- und Abwassertechnik  Das geteilte Gehäuse mit einteiliger Scheibe/Welle ermöglicht
 schnelle und einfache Wartung.
 - Pneumatische Fördertechnik
 - Schiffbau
 - Kraftwerkstechnik
 - Nahrungsmittelindustrie


                                                                 post@ebro-armaturen.com
 Z 611-A  1.9                                                    www.ebro-armaturen.com
