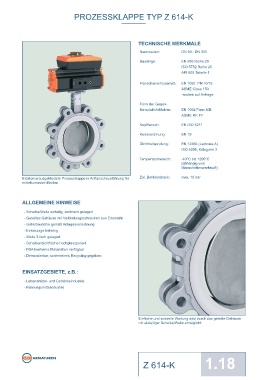

PROZESSKLAPPE TYP Z 614-K PROZESSKLAPPE TYP Z 614-K

TECHNISCHE MERKMALE DREHMOMENTE

Nennweiten: DN 50 - DN 300 - Die in der Tabelle aufgeführten
Werte sind bei fl üssigen/
Baulänge: EN 558 Reihe 20 schmierenden Medien ermittelte
Losbrechmomente.
ISO 5752 Reihe 20
API 609 Tabelle 1 - Diese sind als Richtwerte zu
betrachten, da die tatsächlichen
Drehmomente von DN [mm] 50 65 80 100 125 150 200 250 300
Flanschanschlussmaß: EN 1092 PN 10/16 verschiedenen Faktoren wie
12
3
10
Size [in]
8
6
4
5
ASME Class 150 z.B.: Betriebsdruck, Medium, MD [Nm]* 2 2½ 18 28 45 110 140 200 280
15
7
-andere auf Anfrage- Manschettenqualität … etc.
abhängen. *gemessen bei 10 bar Betriebsdruck Alle Angaben in Nm
Form der Gegen- - Bei der Ermittlung von
fl anschdichtfl ächen: EN 1092 Form A/B konkreten Drehmomenten für
ASME RF, FF Ihren Einsatzfall helfen Ihnen
unsere Techniker gern.
Kopffl ansch: EN ISO 5211
- Pulverförmige (nicht
Kennzeichnung: EN 19 schmierende) Medien Md x 1,3
- Trockene Gase/höher viskose
Dichtheitsprüfung: EN 12266 (Leckrate A) Flüssigkeiten Md x 1,2
ISO 5208, Kategorie 3
Temperaturbereich: -40°C bis +200°C
(abhängig vom
Manschettenwerkstoff)
Elastomerausgekleidete Prozessklappe in Anfl anschausführung für Zul. Betriebsdruck: max. 10 bar
mittelkorrosive Medien.
K -WERTE Öffnungswinkel α°
v
ALLGEMEINE HINWEISE - Der K -Wert [m³/h] gibt den DN Size
v
Wasserdurchfl uss bei einer [mm] [in] 20° 30° 40° 50° 60° 70° 80° 90°
- Scheibe/Welle einteilig, zentrisch gelagert Temperatur von 5°C bis 30°C 50 2 1,2 8 13 22 38 50 65 85
und einem ∆p von 1 bar an 65 2½ 2 9 22 42 77 115 170 215
- Geteiltes Gehäuse mit Verbindungsschrauben aus Edelstahl
95
80
8
- Isolierbauhöhe gemäß Anlagenverordnung - Angegebener Kv-Wert basiert 100 3 4 13 24 50 130 150 240 330 420
65
28
180
550
340
800
- Einbaulage beliebig auf den Messungen vom
Delfter Hydraulics Laboratory, 125 5 26 65 130 230 350 530 870 1010
- Welle 3-fach gelagert Holland 150 6 35 90 200 360 640 900 1350 2100
- Scheibendichtfl äche hochglanzpoliert 200 8 43 180 350 580 1000 1600 3000 4000
- Zul. Strömungsgeschwindigkeit
- FDA konforme Materialien verfügbar Vmax 4,5 m/s für Flüssigkeit, 250 10 125 360 660 1100 1800 3100 5300 6400
- Demontierbar, sortenreines Recycling gegeben Vmax 70 m/s für Gase 300 12 200 550 1000 1600 2600 5000 7500 8500
Technische Änderungen vorbehalten
- Drosselfunktionen sind im Stell-
winkel von 30° bis 70° möglich
EINSATZGEBIETE, z.B.:
- Vermeiden Sie Kavitation
- Lebensmittel- und Getränkeindustrie
Bei Regelfunktionen helfen wir
- Nahrungsmittelindustrie Ihnen gerne mit einer präzisen
Auslegung weiter.
Einfache und schnelle Wartung wird durch das geteilte Gehäuse
mit einteiliger Scheibe/Welle ermöglicht.

post@ebro-armaturen.com
Z 614-K 1.18 www.ebro-armaturen.com
04.2017
