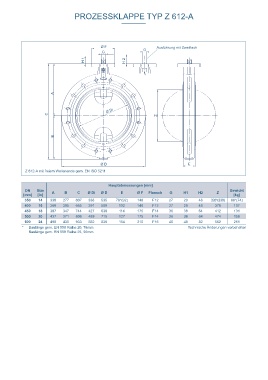

PROZESSKLAPPE TYP Z 612-A PROZESSKLAPPE TYP Z 612-A

Ø F Ausführung mit Zweiflach MATERIALSPEZIFIKATION UND STÜCKLISTE Pos. 11-12 für
G G Klappen ≥ DN 500
H 1 H 2 11 12
11
2

1
A 7
3

9
Ø Di
C
Z
8
3
B

4
Pos. 4-6:
5 Abschußdeckel für
4 Klappen ≥ DN 350
Ø D E 10
5 6
Z 612-A mit freiem Wellenende gem. EN ISO 5211

Hauptabmessungen [mm] Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
DN Size Gewicht 1 Gehäuse 6 Zylinderschraube
[mm] [in] A B C Ø Di Ø D E Ø F Flansch G H1 H2 Z [kg] Gusseisen EN-GJS-400-18 LT EN-JS1025 Edelstahl A4
350 14 330 277 607 338 535 78*(92) 148 F12 27 29 48 326*(330) 66*(74) 2 Manschette 7/8 Welle/Scheibe einteilige Ausführung
400 16 360 305 665 391 580 102 148 F12 27 29 48 378 107 NBR Acrylnitril-Butadien-Kautschuk Edelstahl X2CrNiMoN22-5-3 1.4462
450 18 397 347 744 427 639 114 175 F14 36 38 64 412 131 EPDM Ethylen-Propylen-Kautschuk 9 Zylinderstift
500 20 437 371 808 489 715 127 175 F14 36 38 64 474 158 3 Lagerbuchse PTFE Polytetrafluorethylen PTFE PTFE
600 24 498 435 933 582 830 154 210 F16 46 48 82 562 261 Messing CuZn39Pb3 CW614N 10 Zylinderschraube
* Baulänge gem. EN 558 Reihe 20, 78mm Technische Änderungen vorbehalten 4 Dichtring Edelstahl A4
Baulänge gem. EN 558 Reihe 25, 92mm
Kupfer Cu 11 Abstreifring / obere Lagerbuchse
NBR Acrylnitril-Butadien-Kautschuk PTFE Polyterafluorethylen PTFE PTFE
5 Verschlussschraube /Abschußdeckel Messing CuZn39Pb3 CW614N
Edelstahl G-X5CrNiMo19-11-2 1.4408 CF8M 12 O-Ring
Baustahl S235JR NBR Acrylnitril-Butadien-Kautschuk
Gusseisen EN-GJS-400-15 EN-JS1030 O.g. Materialien aus Standardausführung, weitere Werkstoffe auf Anfrage
Technische Änderungen vorbehalten
