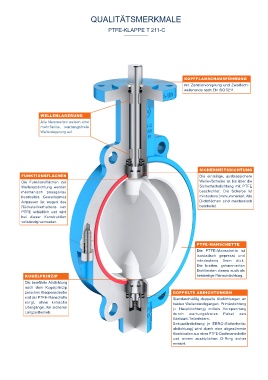

QUALITÄTSMERKMALE

PTFE-KLAPPE T 211-C

KOPFFLANSCHAUSFÜHRUNG
mit Zentriervorsprung und Zweiflach-
wellenende nach EN ISO 5211.

WELLENLAGERUNG
Alle Nennweiten weisen eine
mehrfache, wartungsfreie
Wellenlagerung auf.

SICHERHEITSDICHTUNG
FUNKTIONSFLÄCHEN Die einteilige, ausblassichere
Die Funktionsflächen der Welle-/Scheibe ist bis über die
Wellenabdichtung werden Sicherheitsdichtung mit PTFE
mechanisch passgenau beschichtet. Die Scheibe ist
bearbeitet. Gewaltsames mindestens 3mm ummantelt. Alle
Anpassen ist wegen des Dichtflächen sind mechanisch
Rückstellverhaltens von bearbeitet.
PTFE schädlich und wird
bei dieser Konstruktion
vollständig vermieden.

PTFE-MANSCHETTE
Die PTFE-Manschette ist
isostatisch gepresst und
mindestens 3mm dick.
Die breiten, gekammerten
Dichtleisten dienen auch als
KUGELPRINZIP beidseitige Flanschdichtung.
Die bewährte Abdichtung
nach dem Kugelprinzip
zwischen Klappenscheibe DOPPELTE ABDICHTUNGEN
und der PTFE-Manschette Standardmäßig doppelte Abdichtungen an
sorgt, ohne kritische beiden Wellendurchgängen. Primärdichtung
Übergänge, für sicheren (= Hauptdichtung) mittels Vorspannung
Langzeitbetrieb. durch wartungsfreies Paket aus
Edelstahl-Tellerfedern.
Sekundärdichtung (= EBRO- Sicherheits-
abdichtung) wird durch eine abgestimmte
Kombination aus einer PTFE-Dachmanschette
und einem zusätzlichen O-Ring sicher
erreicht.
