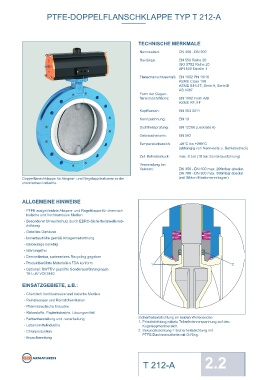

PTFE-DOPPELFLANSCHKLAPPE TYP T 212-A                                                                            PTFE-DOPPELFLANSCHKLAPPE TYP T 212-A






                                                               TECHNISCHE MERKMALE                                       DREHMOMENTE

                                                               Nennweiten:       DN 350 - DN 900                         - Die erforderlichen Drehmomente
                                                                                                                           (Md) gelten für trockene Medien
                                                               Baulänge:         EN 558 Reihe 20                           und wurden mit Luft bei 20C°
                                                                                 ISO 5752 Reihe 20                         ermittelt                    DN [mm]     350    400    450   500    600    700    750    800    900
                                                                                 API 609 Tabelle 1
                                                                                                                         - Aufgeführte Drehmomente      Size [in]   14     16     18     20     24     28    30     32     36
                                                               Flanschanschlussmaß: EN 1092 PN 10/16                       beziehen sich auf das Losbrech-  MD [Nm]  720   980   1200   1500   2500   3000   3500  4500   6000
                                                                                 ASME Class 150                            moment (Klappenscheibe aus
                                                                                 ASME B16.47, Serie A, Serie B             dem Dichtelement, danach redu-
                                                                                 AS 4087                                   zieren sich die Drehmomente)
                                                               Form der Gegen-
                                                               fl anschdichtfl äche:  EN 1092 Form A/B                   - Dynamische Drehmomente
                                                                                 ASME RF, FF                               können bei uns nachgefragt
                                                                                                                           werden
                                                               Kopffl ansch:     EN ISO 5211
                                                                                                                         Bei der Auslegung von Antrieben   12
                                                               Kennzeichnung:    EN 19                                   und Regelfunktionen helfen wir
                                                                                                                         Ihnen gerne weiter.            10            DN 350 - 600 Sonderausführung, bei Einbau zwischen Flansche
                                                               Dichtheitsprüfung:  EN 12266 (Leckrate A)
                                                               Gebrauchsnorm:    EN 593                                                                   8
                                                               Temperaturbereich:  -40°C bis +200°C                                                                   DN 350 - 600, bei Einbau zwischen Flansche
                                                                                 (abhängig von Nennweite u. Betriebsdruck)                              Systemdruck PS (bar)    6  DN 700 - 900, bei Einbau

                                                               Zul. Betriebsdruck:  max. 6 bar (10 bar Sonderausführung)  DRUCK-TEMPERATUR-               4           zwischen Flansche
                                                                                                                         DIAGRAMM                                     DN 350 - 900, als Endklappe
                                                               Verwendung bei
                                                               Vakuum:           DN 350 - DN 600 max. 200mbar absolut                                     2
                                                                                 DN 700 - DN 900 max. 500mbar absolut
           Doppelfl anschklappe für Absperr- und Regelapplikationen in der       (mit Silikon Elastomereinlagen)                                          0
           chemischen Industrie.                                                                                                                           -40  -20   0    20   40    60   80   100  120   140  160   180  200
                                                                                                                                                                                 Systemtemperatur TS (°C)

           ALLGEMEINE HINWEISE                                                                                                                        Druck-Temperaturangaben mit Elastomereinlagen aus Silicon-Kautschuk
                                                                                                                                                      Einsatzgrenze mit anderen Elastomereinlagen auf Anfrage
            - PTFE ausgekleidete Absperr- und Regelklappe für chemisch                                                                                Unterdruckeinsatz DN 350 - 600 bis max. 200mbar absolut, abhängig von Medium und Temperatur.
              toxische und hochkorrosive Medien
                                                                                                                                                      Unterdruckeinsatz DN 700 - 900 bis max. 500mbar absolut, abhängig von Medium und Temperatur.
            - Besonderer Umweltschutz durch EBRO-Sicherheitswellenab-
              dichtung
            - Geteiltes Gehäuse
            - Isolierbauhöhe gemäß Anlagenverordnung
                                                                                                                           v
            - Einbaulage beliebig                                                                                        K -WERTE                        DN       Size                       Öffnungswinkel α°
            - Wartungsfrei                                                                                               - Der K -Wert [m³/h] gibt den   [mm]     [in]    20°    30°    40°    50°    60°    70°    80°    90°
                                                                                                                               v
            - Demontierbar, sortenreines Recycling gegeben                                                                 Wasserdurchfl uss bei einer  K v -Werte
                                                                                                                           Temperatur von 5°C bis 30°C
            - Produktberührte Materialien FDA konform               1                                   2                  und einem ∆p von 1 bar an     350       14     482    464    1042   2126  3625   5449   7507   9708
            - Optional: RWTÜV geprüfte Sonderausführung nach                                                                                             400       16     627    603    1355   2765  4715   7088   9764   12627
              TA-Luft/ VDI 2440                                                                                          - Angegebener Kv-Wert basiert   450       18     790    761    1709   3488  5947   8939   12314  15925
                                                                                                                           auf den Messungen vom         500       20     973    936    2104   4293  7320   11003  15158  19602
                                                                                                                           Delfter Hydraulics Laboratory,
           EINSATZGEBIETE, z.B.:                                                                                           Holland                       600       24     1394   1342   3016   6153  10492  15769  21724  28094
                                                                                                                                                         700       28     1891   1820   4090   8345  14229  21388  29464  38104
            - Chemisch hochkorrosive und toxische Medien                                                                 - Zul. Strömungsgeschwindigkeit  750      30     2167   2084   4685   9560  16303  24507  33763  43664
            - Reinstwasser und Reinstchemikalien                                                                               Vmax 4,5 m/s für Flüssigkeit,  800  32     2463   2369   5323  10863  18525  27847  38365  49615
                                                                                                                               Vmax 70 m/s für Gase
            - Pharmazeutische Industrie                                                                                                                  900       36     3110   2991   6722  13718  23394  35166  48448  62655
            - Klebestoffe, Papierindustrie, Lösungsmittel                                                                - Drosselfunktionen sind im Stell-                                          Technische Änderungen vorbehalten
                                                                                                                           winkel von 30° bis 70° möglich.
            - Farbenherstellung und -verarbeitung              Sicherheitsabdichtung an beiden Wellenenden:                Vermeiden Sie Kavitation.
                                                               1. Primärdichtung mittels Tellerfedervorspannung auf den
            - Lebensmittelindustrie                                Kugelsegmentbereich.                                    Bei Regelfunktionen helfen wir
                                                                                                                           Ihnen gerne mit einer präzisen
            - Chlorproduktion                                  2. Sekundärdichtung = Sicherheitsdichtung mit               Auslegung weiter.
            - Erzaufbereitung                                      PTFE Dachmanschette mit O-Ring.




                                                                                                                                                                                 post@ebro-armaturen.com
                                                                 T 212-A                    2.2                                                                                  www.ebro-armaturen.com
                                                                                                                                                                                 04.2017
