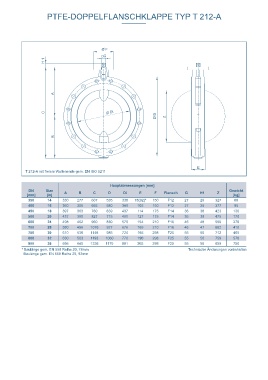

PTFE-DOPPELFLANSCHKLAPPE TYP T 212-A PTFE-DOPPELFLANSCHKLAPPE TYP T 212-A

MATERIALSPEZIFIKATION UND STÜCKLISTE
Ø F
4
□G
H 1 4

6
3
1
5
A 7
13 2 8

11 3
C Ø Di
Ø D Z
14

15
B
8
7
16
12 5
4
9 17 6
10
E
T 212-A mit freiem Wellenende gem. EN ISO 5211 bis DN 400 > DN 400

Hauptabmessungen [mm] Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
DN Size Gewicht 1 Gehäuse 11*** Welle/Scheibe (einteilige Ausführung)
[mm] [in] A B C D Di E F Flansch G H1 Z [kg] Gusseisen EN-JS 1025 EN 1563 A 395 Edelstahl/Edelstahl X2CrNiMo22-5-3/ 1.4462/ Duplex
350 14 330 277 607 535 338 78(92)* 150 F12 27 29 327 68 2** Manschette X2CrNiMo22-5-3 1.4462
400 16 360 305 665 580 389 102 150 F12 27 29 377 95 PTFE Polytetrafluorethylen PTFE Edelst./PFA ummantelt X2CrNiMo22-5-3/ 1.4462/ Duplex/
450 18 397 363 760 639 437 114 175 F14 36 38 423 130 M.-PTFE Polytetrafluorethylen modifiziert St52.3-Perfluoralkoxy 1.0570-PFA
500 20 437 390 827 715 490 127 175 F14 36 38 475 170 Leitf.-PTFE Polytetrafluorethylen leitfähig Edelst./PFA leifähig X2CrNiMo22-5-3/ 1.4462/ Duplex/
600 24 498 462 960 830 579 154 210 F16 46 48 560 270 3** Elastomereinlage St52.3-Perfluoralkoxy 1.0570-PFA leitfähig
700 28 580 496 1076 927 676 165 210 F16 46 47 662 410 Silikon Silikon-Kautschuk MVQ VMQ 12 Schraube
750 30 610 538 1148 985 724 165 298 F25 55 56 712 465 4 DU-Lager Edelstahl A4-70
800 32 630 563 1193 1060 770 190 298 F25 55 56 759 570 Stahl / PTFE beschichtet 13 Stift
900 36 696 640 1336 1170 881 203 298 F25 55 56 859 750
5** Druckstück Stahl 9SMnPb28K 1.0718 SAE12L14
* Baulänge gem. EN 558 Reihe 20, 78mm Technische Änderungen vorbehalten Edelstahl X5CrNiMo17-12-2 1.4401 316 14 Wellensicherung
Baulänge gem. EN 558 Reihe 25, 92mm
6 Tellerfeder Stahl St37-2
Edelstahl X12CrNi177 1.4568 631 15** O-Ring
7** O-Ring FPM Fluor-Kautschuk FPM FKM
FPM Fluor-Kautschuk FPM FKM 16 Abschlussdeckel
8** Dachmaschette Stahl St37-2
PTFE Polytetrafluorethylen PTFE 17 Schraube
9 Dichtring Edelstahl A4-70
Edelstahl X5CrNi18-10 1.4301 304
10 Verschlussschraube DIN 908
Edelstahl G-X5CrNiMo19-11-2 1.4408 CF8M O.g. Materialien aus Standardausführung, weitere Werkstoffe auf Anfrage
** empfohlene Ersatzteile Technische Änderungen vorbehalten
*** empfohlen bei beschichteten Scheiben
