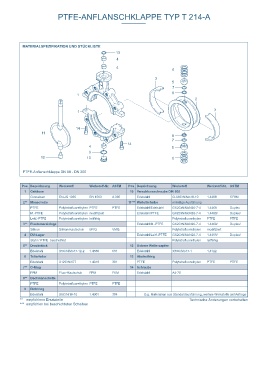

PTFE-ANFLANSCHKLAPPE TYP T 214-A PTFE-ANFLANSCHKLAPPE TYP T 214-A

Ø F MATERIALSPEZIFIKATION UND STÜCKLISTE
13
□G
H 1 4
4
6
3
5
7
A 8
1
2
C
1 3
Ø Di
Ø D Z

14
11
B 8
7
14
4 5
9
12 10 6
J E
T 214-A mit freiem Wellenende gem. EN ISO 5211 PTFE-Anflanschklappe DN 80 - DN 200

Hauptabmessungen [mm] Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
DN Size A B C D Di E F Flansch G H1 J Z Gewicht 1 Gehäuse 10 Verschlussschraube DIN 908
[mm] [in] [kg] Gusseisen EN-JS 1025 EN 1563 A 395 Edelstahl G-X6CrNiMo18-10 1.4408 CF8M
40*/50 2 135 80 215 104 60,8 46 54 F04 11 12 160 41 3,8 2** Manschette 11*** Welle/Scheibe einteilige Ausführung
65 2½ 150 82 232 104 60,8 46 54 F04 11 12 176 41 4,5 PTFE Polytetrafluorethylen PTFE PTFE Edelstahl/Edelstahl GX2CrNiMoN26-7-4 1.4469 Duplex
80 3 157 108 265 130 79,5 46 65 F05 14 16 230 66 6,2 M.-PTFE Polytetrafluorethylen modifiziert Edelstahl/PTFE GX2CrNiMoN26-7-4 1.4469/ Duplex/
100 4 180 118 298 160 99,0 52 65 F05 14 16 255 85 9,7 Leitf.-PTFE Polytetrafluorethylen leitfähig Polytetrafluorethylen PTFE PTFE
125 5 195 130 325 190 124,5 56 90 F07 17 19 290 112 12,0 3** Elastomereinlage Edelstahl/M.-PTFE GX2CrNiMoN26-7-4 1.4469/ Duplex/
150 6 210 142 352 210 150,5 56 90 F07 17 19 310 141 13,5 Silikon Silikon-Kautschuk MVQ VMQ Polytetrafluorethylen modifiziert
200 8 240 169 409 268 195,5 60 90 F07 17 19 390 187 22,0 4 DU-Lager Edelstahl/Leitf.-PTFE GX2CrNiMoN26-7-4 1.4469/ Duplex/
250 10 275 217 492 324 247,5 68 125 F10 22 24 480 239 37,0 Stahl / PTFE beschichtet Polytetrafluorethylen leitfähig
300 12 300 240 540 374 292,5 78 125 F10 22 24 550 283 55,0 5** Druckstück 12 Unterer Wellenzapfen
*DN 50 gebohrt DN 40 Technische Änderungen vorbehalten Edelstahl X5CrNiMo17-12-2 1.4568 631 Edelstahl X39CrMo17-1 1.4122
6 Tellerfeder 13 Abstreifring
Edelstahl X12CrNi177 1.4310 301 PTFE Polytetrafluorethylen PTFE PTFE
7** O-Ring 14 Schraube
FPM Fluor-Kautschuk FPM FKM Edelstahl A4-70
8** Dachmanschette
PTFE Polytetrafluorethylen PTFE PTFE
9 Dichtring
Edelstahl X5CrNi18-10 1.4301 304 O.g. Materialien aus Standardausführung, weitere Werkstoffe auf Anfrage
** empfohlene Ersatzteile Technische Änderungen vorbehalten
*** empfohlen bei beschichteten Scheiben
