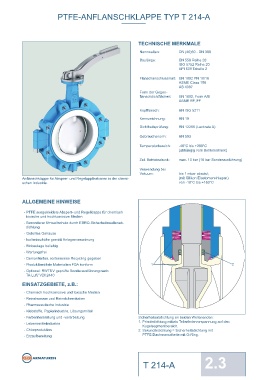

PTFE-ANFLANSCHKLAPPE TYP T 214-A PTFE-ANFLANSCHKLAPPE TYP T 214-A
TECHNISCHE MERKMALE DREHMOMENTE
Nennweiten: DN (40)50 - DN 300 - Die erforderlichen Drehmomente
(Md) gelten für trockene Medien
Baulänge: EN 558 Reihe 20 und wurden mit Luft bei 20C°
ISO 5752 Reihe 20 ermittelt
API 609 Tabelle 2
- Aufgeführte Drehmomente
Flanschanschlussmaß: EN 1092 PN 10/16 beziehen sich auf das Losbrech- DN [mm] 40/50 65 80 100 125 150 200 250 300
ASME Class 150 moment (Klappenscheibe aus Size [in] 2 2½ 3 4 5 6 8 10 12
AS 4087 dem Dichtelement, danach redu-
Form der Gegen- zieren sich die Drehmomente) MD [Nm] 40 40 70 95 130 170 230 350 480
fl anschdichtfl ächen: EN 1092, Form A/B - Dynamische Drehmomente
ASME RF, FF können bei uns nachgefragt
werden
Kopffl ansch: EN ISO 5211 18
Bei der Auslegung von Antrieben 16 DN 50 - 150 Sonderausführung, bei Einbau zwischen Flansche
Kennzeichnung: EN 19 und Regelfunktionen helfen wir
Ihnen gerne weiter. 14
Dichtheitsprüfung: EN 12266 (Leckrate A) 12
Gebrauchsnorm: EN 593 10 DN 50 -300, bei Einbau zwischen Flansche
Temperaturbereich: -40°C bis +200°C DRUCK-TEMPERATUR- Systemdruck PS (bar) 8
(abhängig vom Betriebsdruck) DIAGRAMM 6 DN 50 - 150, als Endklappe
Zul. Betriebsdruck: max. 10 bar (16 bar Sonderausführung) DN 200 - 300, als Endklappe
4
Verwendung bei 2
Vakuum: bis 1 mbar absolut,
Anfl anschklappe für Absperr- und Regelapplikationen in der chemi- (mit Silikon Elastomereinlagen) 0
schen Industrie. von -10°C bis +160°C -40 -20 0 20 40 60 80 100 120 140 160 180 200
Systemtemperatur TS (°C)
Druck-Temperaturangaben mit Elastomereinlagen aus Silicon-Kautschuk
ALLGEMEINE HINWEISE Einsatzgrenze mit Elastomereinlagen aus EPDM maximal von - 10°C bis + 120°C
Einsatzgrenze mit Elastomereinlagen aus Fluorkautschuk (FKM) maximal von - 10°C bis + 180°C
- PTFE ausgekleidete Absperr- und Regelklappe für chemisch Unterdruckeinsatz bis 1mbar absolut, von -10°C bis maximal +160°C bei Einbau
toxische und hochkorrosive Medien zwischen Flansche.
- Besonderer Umweltschutz durch EBRO-Sicherheitswellenab- K -WERTE DN Size Öffnungswinkel α°
v
dichtung
- Der K -Wert [m³/h] gibt den [mm] [in] 20° 30° 40° 50° 60° 70° 80° 90°
v
- Geteiltes Gehäuse Wasserdurchfl uss bei einer -Werte metallische Scheibe
- Isolierbauhöhe gemäß Anlagenverordnung Temperatur von 5°C bis 30°C 1) K v 2 4 2 11 28 53 84 121 161
40/50
- Einbaulage beliebig und einem ∆p von 1 bar an
65 2½ 5 8 25 56 99 153 216 287
- Wartungsfrei - Angegebener Kv-Wert basiert 80 3 13 12 30 69 131 216 328 467
- Demontierbar, sortenreines Recycling gegeben auf den Messungen vom 100 4 13 25 61 121 207 319 459 627
Delfter Hydraulics Laboratory,
- Produktberührte Materialien FDA konform 1 2 Holland 125 5 37 66 122 216 353 543 793 1111
- Optional: RWTÜV geprüfte Sonderausführung nach 150 6 50 94 171 303 509 810 1226 1778
TA-Luft/ VDI 2440 - Zul. Strömungsgeschwindigkeit 200 8 137 149 344 696 1178 1764 2426 3137
Vmax 4,5 m/s für Flüssigkeit, 250 10 178 291 562 1021 1699 2626 3832 5348
EINSATZGEBIETE, z.B.: Vmax 70 m/s für Gase 300 12 395 378 820 1638 2751 4079 5538 7049
- Chemisch hochkorrosive und toxische Medien - Drosselfunktionen sind im Stell- 2) K -Werte PTFE Scheibe
v
winkel von 30° bis 70° möglich.
- Reinstwasser und Reinstchemikalien 40/50 2 2 1 4 12 22 35 50 67
Vermeiden Sie Kavitation.
- Pharmazeutische Industrie Bei Regelfunktionen helfen wir 65 2½ 3 9 26 48 74 98 117 126
- Klebstoffe, Papierindustrie, Lösungsmittel Ihnen gerne mit einer präzisen 80 3 4 14 38 71 108 143 171 186
Auslegung weiter.
95
48
6
- Farbenherstellung und -verarbeitung Sicherheitsabdichtung an beiden Wellenenden: 100 4 5 12 16 110 217 151 209 262 303
718
525
933
356
40
125
- Lebensmittelindustrie 1. Primärdichtung mittels Tellerfedervorspannung auf den
Kugelsegmentbereich. 150 6 18 60 161 317 526 787 1096 1452
- Chlorproduktion 2. Sekundärdichtung = Sicherheitsdichtung mit 200 8 125 176 395 756 1234 1807 2449 3136
- Erzaufbereitung PTFE Dachmanschette mit O-Ring. 250 10 138 333 644 1103 1744 2599 3702 5086
300 12 203 462 872 1479 2329 3471 4950 6814
