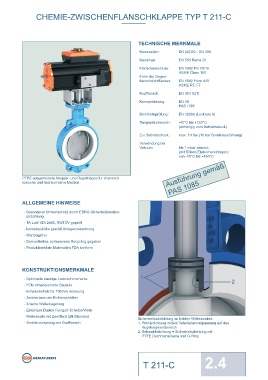

CHEMIE-ZWISCHENFLANSCHKLAPPE TYP T 211-C CHEMIE-ZWISCHENFLANSCHKLAPPE TYP T 211-C
TECHNISCHE MERKMALE DREHMOMENTE
Nennweiten: DN (40)50 - DN 300 - Die erforderlichen Drehmomente
(Md) gelten für trockene Medien
Baulänge: EN 558 Reihe 20 und wurden mit Luft bei 20C°
ermittelt
Flanschanschluss: EN 1092 PN 10/16
ASME Class 150 - Aufgeführte Drehmomente DN (mm) 40/50 65 80 100 150 200 250 300
Form der Gegen- beziehen sich auf das Losbrech- Size (in) 1½ 2 2½ 3 4 6 8 10 12
fl anschdichtfl ächen: EN 1092 Form A/B moment (Klappenscheibe aus
ASME RF, FF dem Dichtelement, danach redu- MD (Nm) 35 35 55 70 135 170 320 380
zieren sich die Drehmomente) MAST (Nm)* 105 105 250 250 480 480 1020 1020
Kopffl ansch: EN ISO 5211 *Maximal zulässigen Drehmomente (Nm)
- Dynamische Drehmomente
Kennzeichnung: EN 19 können bei uns nachgefragt
PAS 1085 werden
Dichtheitsprüfung: EN 12266 (Leckrate A) Bei der Auslegung von Antrieben 18
und Regelfunktionen helfen wir DN 50 - DN 150, Sonderausführung
Temperaturbereich: -40°C bis +200°C Ihnen gerne weiter. 16
(abhängig vom Betriebsdruck) 14
Zul. Betriebsdruck: max. 10 bar (16 bar Sonderausführung) 12
Verwendung bei 10 DN 50 -DN 300
Vakuum: bis 1 mbar absolut, Systemdruck PS (bar)
(mit Silicon Elastomereinlagen) DRUCK-TEMPERATUR- 8
von -10°C bis +160°C DIAGRAMM 6
Ausführung gemäß 4
2
PTFE ausgekleidete Absperr- und Regelklappe für chemisch
toxische und hochkorrosive Medien PAS 1085 0 -40 -20 0 20 40 60 80 100 120 140 160 180 200
Systemtemperatur TS (°C)
Druck-Temperaturangaben mit Elastomereinlagen aus Silicon-Kautschuk
ALLGEMEINE HINWEISE Einsatzgrenze mit Elastomereinlagen aus EPDM maximal von - 10°C bis + 120°C
- Besonderer Umweltschutz durch EBRO-Sicherheitswellen- Einsatzgrenze mit Elastomereinlagen aus Fluorkautschuk (FKM) maximal von - 10°C bis + 180°C
abdichtung Unterdruckeinsatz bis 1mbar absolut, von -10°C bis maximal +160°C bei Einbau zwischen Flansche.
- TA-Luft/ VDI 2440, RWTÜV geprüft
- Isolierbauhöhe gemäß Anlagenverordnung K -WERTE DN Size Öffnungswinkel α°
v
- Wartungsfrei - Der K -Wert [m³/h] gibt den [mm] [in] 20° 30° 40° 50° 60° 70° 80° 90°
v
- Demontierbar, sortenreines Recycling gegeben Wasserdurchfl uss bei einer 1) K v -Werte metallische Scheibe
- Produktberührte Materialien FDA konform Temperatur von 5°C bis 30°C 40/50 1½ 2 4 5 16 35 57 81 101 114
und einem ∆p von 1 bar an
65 2½ 5 8 25 56 99 153 216 287
- Angegebener Kv-Wert basiert 80 3 13 12 30 69 131 216 328 467
auf den Messungen vom 100 4 13 25 61 121 207 319 459 627
KONSTRUKTIONSMERKMALE Delfter Hydraulics Laboratory, 150 6 50 94 171 303 509 810 1226 1778
Holland
696
8
- Optimierte niedrige Losbrechmomente 1 2 - Zul. Strömungsgeschwindigkeit 200 10 137 149 344 1021 1178 1764 2426 3137
562
178
250
291
5348
3832
2626
1699
- FEM dimensionierte Bauteile Vmax 4,5 m/s für Flüssigkeit, 300 12 395 378 820 1638 2751 4079 5538 7049
- Armaturenhals für 100mm Isolierung Vmax 70 m/s für Gase
2) K -Werte PFA-Scheibe
v
- Zentrierösen als Einfl anschhilfen - Drosselfunktionen sind im Stell- 40/50 1½ 2 2 4 13 25 40 53 63 66
- 3-fache Wellenlagerung winkel von 30° bis 70° möglich. 65 2½ 3 9 26 48 74 98 117 126
Vermeiden Sie Kavitation.
- Einteiliger Duplex Feinguß Scheibe/Welle Bei Regelfunktionen helfen wir 80 3 4 14 38 71 108 143 171 186
- Wellenende mit Zweifl ach EN-Standard Sicherheitsabdichtung an beiden Wellenenden: Ihnen gerne mit einer präzisen 100 4 6 16 48 95 151 209 262 303
- Zentriervorsprung am Kopffl ansch 1. Primärdichtung mittels Tellerfedervorspannung auf den Auslegung weiter. 150 6 18 60 161 317 526 787 1096 1452
Kugelsegmentbereich 200 8 125 176 395 756 1234 1807 2449 3136
2. Sekundärdichtung = Sicherheitsdichtung mit 250 10 138 333 644 1103 1744 2599 3702 5086
PTFE Dachmanschette und O-Ring 300 12 203 462 872 1479 2329 3471 4950 6814
Technische Änderungen vorbehalten
