PTFE-DOPPELFLANSCHKLAPPE TYP T 212-A PTFE-DOPPELFLANSCHKLAPPE TYP T 212-A

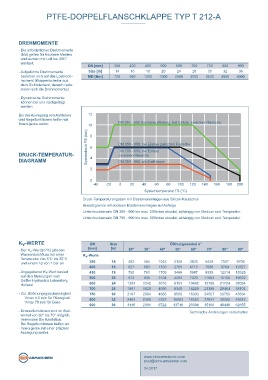

TECHNISCHE MERKMALE DREHMOMENTE

Nennweiten: DN 350 - DN 900 - Die erforderlichen Drehmomente
(Md) gelten für trockene Medien
Baulänge: EN 558 Reihe 20 und wurden mit Luft bei 20C°
ISO 5752 Reihe 20 ermittelt DN [mm] 350 400 450 500 600 700 750 800 900
API 609 Tabelle 1
- Aufgeführte Drehmomente Size [in] 14 16 18 20 24 28 30 32 36
Flanschanschlussmaß: EN 1092 PN 10/16 beziehen sich auf das Losbrech- MD [Nm] 720 980 1200 1500 2500 3000 3500 4500 6000
ASME Class 150 moment (Klappenscheibe aus
ASME B16.47, Serie A, Serie B dem Dichtelement, danach redu-
AS 4087 zieren sich die Drehmomente)
Form der Gegen-
fl anschdichtfl äche: EN 1092 Form A/B - Dynamische Drehmomente
ASME RF, FF können bei uns nachgefragt
werden
Kopffl ansch: EN ISO 5211
Bei der Auslegung von Antrieben 12
Kennzeichnung: EN 19 und Regelfunktionen helfen wir
Ihnen gerne weiter. 10 DN 350 - 600 Sonderausführung, bei Einbau zwischen Flansche
Dichtheitsprüfung: EN 12266 (Leckrate A)
Gebrauchsnorm: EN 593 8
Temperaturbereich: -40°C bis +200°C DN 350 - 600, bei Einbau zwischen Flansche
(abhängig von Nennweite u. Betriebsdruck) Systemdruck PS (bar) 6 DN 700 - 900, bei Einbau
Zul. Betriebsdruck: max. 6 bar (10 bar Sonderausführung) DRUCK-TEMPERATUR- 4 zwischen Flansche
DIAGRAMM DN 350 - 900, als Endklappe
Verwendung bei
Vakuum: DN 350 - DN 600 max. 200mbar absolut 2
DN 700 - DN 900 max. 500mbar absolut
Doppelfl anschklappe für Absperr- und Regelapplikationen in der (mit Silikon Elastomereinlagen) 0
chemischen Industrie. -40 -20 0 20 40 60 80 100 120 140 160 180 200
Systemtemperatur TS (°C)

ALLGEMEINE HINWEISE Druck-Temperaturangaben mit Elastomereinlagen aus Silicon-Kautschuk
Einsatzgrenze mit anderen Elastomereinlagen auf Anfrage
- PTFE ausgekleidete Absperr- und Regelklappe für chemisch Unterdruckeinsatz DN 350 - 600 bis max. 200mbar absolut, abhängig von Medium und Temperatur.
toxische und hochkorrosive Medien
Unterdruckeinsatz DN 700 - 900 bis max. 500mbar absolut, abhängig von Medium und Temperatur.
- Besonderer Umweltschutz durch EBRO-Sicherheitswellenab-
dichtung
- Geteiltes Gehäuse
- Isolierbauhöhe gemäß Anlagenverordnung
v
- Einbaulage beliebig K -WERTE DN Size Öffnungswinkel α°
- Wartungsfrei - Der K -Wert [m³/h] gibt den [mm] [in] 20° 30° 40° 50° 60° 70° 80° 90°
v
Wasserdurchfl uss bei einer -Werte
- Demontierbar, sortenreines Recycling gegeben Temperatur von 5°C bis 30°C K v
- Produktberührte Materialien FDA konform 1 2 und einem ∆p von 1 bar an 350 14 482 464 1042 2126 3625 5449 7507 9708
- Optional: RWTÜV geprüfte Sonderausführung nach 400 16 627 603 1355 2765 4715 7088 9764 12627
TA-Luft/ VDI 2440 - Angegebener Kv-Wert basiert 450 18 790 761 1709 3488 5947 8939 12314 15925
auf den Messungen vom 500 20 973 936 2104 4293 7320 11003 15158 19602
Delfter Hydraulics Laboratory,
EINSATZGEBIETE, z.B.: Holland 600 24 1394 1342 3016 6153 10492 15769 21724 28094
700 28 1891 1820 4090 8345 14229 21388 29464 38104
- Chemisch hochkorrosive und toxische Medien - Zul. Strömungsgeschwindigkeit 750 30 2167 2084 4685 9560 16303 24507 33763 43664
Vmax 4,5 m/s für Flüssigkeit,
- Reinstwasser und Reinstchemikalien 800 32 2463 2369 5323 10863 18525 27847 38365 49615
Vmax 70 m/s für Gase
- Pharmazeutische Industrie 900 36 3110 2991 6722 13718 23394 35166 48448 62655
- Klebestoffe, Papierindustrie, Lösungsmittel - Drosselfunktionen sind im Stell- Technische Änderungen vorbehalten
winkel von 30° bis 70° möglich.
- Farbenherstellung und -verarbeitung Sicherheitsabdichtung an beiden Wellenenden: Vermeiden Sie Kavitation.
1. Primärdichtung mittels Tellerfedervorspannung auf den
- Lebensmittelindustrie Kugelsegmentbereich. Bei Regelfunktionen helfen wir
- Chlorproduktion 2. Sekundärdichtung = Sicherheitsdichtung mit Ihnen gerne mit einer präzisen
Auslegung weiter.
PTFE Dachmanschette mit O-Ring.
- Erzaufbereitung
