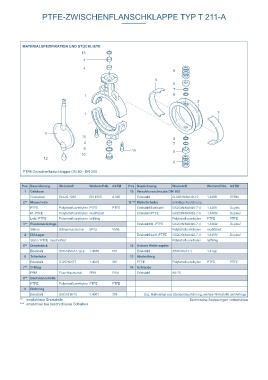

PTFE-ZWISCHENFLANSCHKLAPPE TYP T 211-A PTFE-ZWISCHENFLANSCHKLAPPE TYP T 211-A

MATERIALSPEZIFIKATION UND STÜCKLISTE
Ø F
13
□ G 4
H1
4
6

3
5
7
A 1 8
2

Ø Di
C 1 3
Ø D Z

11
B 14
8
4 7
9 14 5
10
12
E 6
T 211-A mit freiem Wellenende gem. EN ISO 5211 PTFE-Zwischenflanschklappe DN 80 - DN 200

Hauptabmessungen [mm] Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
DN Size Gewicht 1 Gehäuse 10 Verschlussschraube DIN 908
[mm] [in] A B C D Di E F Flansch G H1 Z [kg] Gusseisen EN-JS 1025 EN 1563 A 395 Edelstahl G-X6CrNiMo18-10 1.4408 CF8M
40*/50 2 135 80 215 112 60,8 46 54 F04 11 12 41 2,8 2** Manschette 11*** Welle/Scheibe einteilige Ausführung
65 2½ 150 82 232 120 60,8 46 54 F04 11 12 41 3,4 PTFE Polytetrafluorethylen PTFE PTFE Edelstahl/Edelstahl GX2CrNiMoN26-7-4 1.4469 Duplex
80 3 157 108 265 138 79,5 46 65 F05 14 16 66 4,5 M.-PTFE Polytetrafluorethylen modifiziert Edelstahl/PTFE GX2CrNiMoN26-7-4 1.4469/ Duplex/
100 4 180 118 298 160 99,0 52 65 F05 14 16 85 5,9 Leitf.-PTFE Polytetrafluorethylen leitfähig Polytetrafluorethylen PTFE PTFE
125 5 195 130 325 190 124,5 56 90 F07 17 19 112 8,1 3** Elastomereinlage Edelstahl/M.-PTFE GX2CrNiMoN26-7-4 1.4469/ Duplex/
150 6 210 142 352 215 150,5 56 90 F07 17 19 141 9,5 Silikon Silikon-Kautschuk MVQ VMQ Polytetrafluorethylen modifiziert
200 8 240 169 409 269 195,5 60 90 F07 17 19 187 15 4 DU-Lager Edelstahl/Leitf.-PTFE GX2CrNiMoN26-7-4 1.4469/ Duplex/
250 10 275 217 492 324 247,5 68 125 F10 22 24 239 24 Stahl / PTFE beschichtet Polytetrafluorethylen leitfähig
300 12 300 240 540 374 292,5 78 125 F10 22 24 283 34 5** Druckstück 12 Unterer Wellenzapfen
*DN 50 gebohrt DN 40 Technische Änderungen vorbehalten Edelstahl X5CrNiMo17-12-2 1.4568 631 Edelstahl X39CrMo17-1 1.4122
6 Tellerfeder 13 Abstreifring
Edelstahl X12CrNi177 1.4310 301 PTFE Polytetrafluorethylen PTFE PTFE
7** O-Ring 14 Schraube
FPM Fluor-Kautschuk FPM FKM Edelstahl A4-70
8** Dachmanschette
PTFE Polytetrafluorethylen PTFE PTFE
9 Dichtring
Edelstahl X5CrNi18-10 1.4301 304 O.g. Materialien aus Standardausführung, weitere Werkstoffe auf Anfrage
** empfohlene Ersatzteile Technische Änderungen vorbehalten
*** empfohlen bei beschichteten Scheiben
